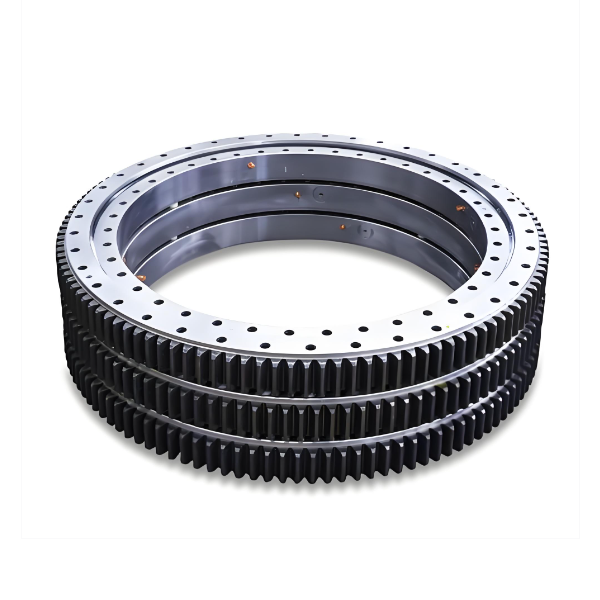

Внешнее зубчатое трехрядное роликовое поворотное кольцо

Внешнее зубчатое трехрядное роликовое поворотное кольцо
Внешнее зубчатое трехрядное роликовое поворотное кольцо Внешнее зубчатое трехрядное роликовое поворотное кольцо
    В мире тяжелого оборудования при проектировании часто приходится идти на компромисс между защитой и доступностью. В то время как внутренние зубчатые передачи обеспечивают экранирование, существует веская причина, по которой Внешнее зубчатое трехрядное роликовое опорно-поворотное устройство остается отраслевым стандартом для всего: от гидравлических экскаваторов до massive гусеничных кранов: ремонтопригодность и эффективность крутящего момента.
Запросить цену
Нестандартный опорно-поворотный подшипник для клиента из Вьетнама Нестандартный опорно-поворотный подшипник для клиента из Вьетнама
Изготовленный на заказ поворотный подшипник для клиента из Испании Изготовленный на заказ поворотный подшипник для клиента из Испании
Изготовленный на заказ поворотный подшипник для клиента из Испании Изготовленный на заказ поворотный подшипник для клиента из Испании
Изготовленный на заказ поворотный подшипник для клиента из Великобритании Изготовленный на заказ поворотный подшипник для клиента из Великобритании
Поворотный подшипник для клиента из Бразилии Поворотный подшипник для клиента из Бразилии
Опорно-поворотные подшипники, экспортированные в Россию Опорно-поворотные подшипники, экспортированные в Россию
Опорно-поворотные подшипники для клиента из США Опорно-поворотные подшипники для клиента из США
Поворотное кольцо, экспортированное в Юго-Восточную Азию Поворотное кольцо, экспортированное в Юго-Восточную Азию
Поворотное кольцо, экспортированное в Юго-Западную Азию Поворотное кольцо, экспортированное в Юго-Западную Азию
Поворотное кольцо, экспортированное в Северную Америку Поворотное кольцо, экспортированное в Северную Америку
Поворотное кольцо, экспортированное в Южную Америку Поворотное кольцо, экспортированное в Южную Америку
Поворотное кольцо, экспортированное в Южную Африку Поворотное кольцо, экспортированное в Южную Африку
Поворотный подшипник для клиента из Индии Поворотный подшипник для клиента из Индии
Поворотный подшипник для клиента из Латинской Америки Поворотный подшипник для клиента из Латинской Америки
Опорно-поворотный подшипник для клиента из Турции Опорно-поворотный подшипник для клиента из Турции
Опорно-поворотный подшипник для клиента из Узбекистана Опорно-поворотный подшипник для клиента из Узбекистана
Опорно-поворотное кольцо, экспортированное в Южную Корею Опорно-поворотное кольцо, экспортированное в Южную Корею
Опорно-поворотное кольцо, экспортированное в Мексику Опорно-поворотное кольцо, экспортированное в Мексику
Нестандартный опорно-поворотный подшипник для клиента из Мексики Нестандартный опорно-поворотный подшипник для клиента из Мексики
Нестандартный опорно-поворотный подшипник для клиента из Италии Нестандартный опорно-поворотный подшипник для клиента из Италии


Глубокое погружение в продукт: механика эффективности внешнего привода

Трехрядная роликовая конструкция уже является золотым стандартом грузоподъемности, используя отдельные дорожки качения для осевых, радиальных и моментных нагрузок. В сочетании с внешним зубчатым венцом эта архитектура становится еще более мощной.
  • Конструкционная целостность: зубья шестерни нарезаются непосредственно на наружный диаметр внешнего кольца. Мы используем высокопрочные легированные стали (обычно 42CrMo4 или 50Mn) и применяем процессы индукционной закалки, которые создают глубокий, прочный слой на зубьях шестерни, сохраняя при этом вязкую, поглощающую удары сердцевину.
  • Оптимизация крутящего момента: Размещая шестерню снаружи, мы максимизируем плечо рычага для приводной шестерни. Это механическое преимущество означает, что ваши гидромоторы или электрические приводы могут создавать одинаковое вращательное усилие при более низком входном давлении или токе, повышая общую эффективность машины.
  • Прецизионная нарезка зубьев: Наше предприятие использует современные станки для зубофрезерования с ЧПУ, способные обрабатывать диаметры до нескольких метров. Мы обеспечиваем точность профиля зуба (стандарты DIN/ISO), минимизируя люфт и шум. Нужен ли вам стандартный модуль или нестандартный угол зацепления, наши возможности по настройке модуля шестерни гарантируют идеальное соответствие вашей конкретной трансмиссии.

В отличие от типовых поставщиков, которые могут передавать нарезку зубьев на аутсорсинг, мы контролируем весь процесс на собственном производстве. Эта вертикальная интеграция гарантирует, что глубина закалки зубьев шестерни соответствует спецификациям дорожек качения, предотвращая преждевременный выход из строя из-за несоответствия скоростей износа.


Ключевые особенности: Разработано для долговечности и удобства

  • Непревзойденный доступ для обслуживания: Основное преимущество конструкции с внешним зубчатым венцом — это видимость. Операторы могут легко визуально осматривать зубья на предмет выкрашивания или растрескивания и наносить смазку непосредственно в точку зацепления, значительно продлевая срок службы.
  • Высокая плотность крутящего момента: Большой эффективный диаметр внешней шестерни позволяет передавать максимальный крутящий момент, что делает ее идеальной для применений, требующих высокой скорости поворота или больших пусковых нагрузок.
  • Упрочнение зубьев: Мы применяем точную индукционную закалку зубьев шестерни, достигая поверхностной твердости 50-55 HRC. Эта устойчивость к абразивному износу и выкрашиванию необходима для тяжелых поворотных подшипников экскаваторов, работающих в скалистой местности.
  • Гибкие варианты монтажа: Наши крупногабаритные опорно-поворотные устройства с внешним зубчатым венцом могут быть спроектированы с различными схемами отверстий под болты и центрирующими буртиками для соответствия существующим конструкциям корпусов, что облегчает модернизацию или интеграцию в новое оборудование OEM.
  • Усовершенствованное уплотнение: Несмотря на открытую шестерню, наши системы уплотнений (многогубчатый нитрил или Viton) спроектированы для защиты внутренних дорожек качения от проникновения загрязнений с боков, обеспечивая смазку и чистоту роликов.


Применение: Основа вращения

Вы найдете наши внешние зубчатые трехрядные роликовые опорно-поворотные устройства, приводящие в движение самое требовательное оборудование по всему миру:
  • Гидравлические экскаваторы (среднего и большого размера): От 20-тонных строительных экскаваторов до 100-тонных карьерных лопат — внешний зубчатый венец позволяет компактно разместить поворотный двигатель на верхней поворотной платформе, приводя в движение прочную нижнюю раму.
  • Гусеничные и автомобильные краны: Решетчатые гусеничные краны и вездеходные краны полагаются на высокий крутящий момент внешних зубчатых венцов для плавного и точного поворота тяжелых грузов во время подъемных операций.
  • Буровые установки для горных работ: Вращательные буровые столы требуют огромного крутящего момента для проникновения в коренную породу. Наша технология редукторов поворота кранов идеально адаптируется к этим высоконапряженным буровым применениям.
  • Автобетононасосы: Поворотная башня бетононасосов с длинной стрелой использует внешние зубчатые венцы для надежного позиционирования распределительной стрелы даже при вибрации от подачи бетона.
  • Штабелеры для переработки материалов: В портовых терминалах и на складах штабелеразгрузчики используют эти подшипники для поворота длинных стрел для эффективной погрузки и разгрузки сыпучих материалов, таких как уголь и руда.
