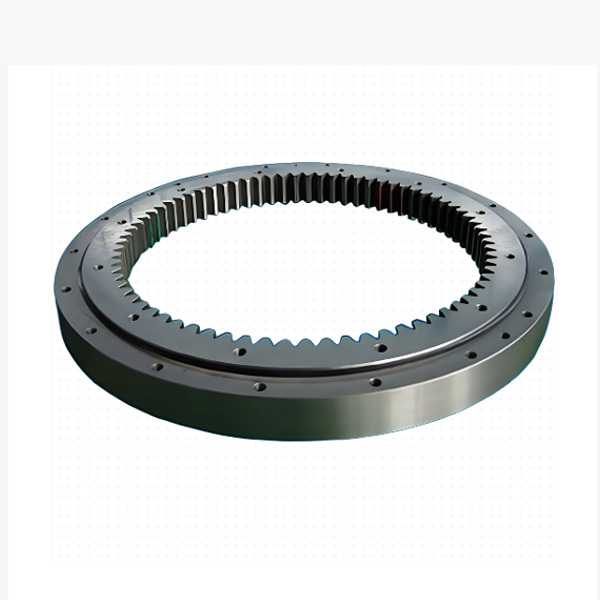

Vòng bi quay con lăn ba dãy có răng trong

Vòng bi quay con lăn ba dãy có răng trong
Vòng bi quay con lăn ba dãy có răng trong Vòng bi quay con lăn ba dãy có răng trong
    Trong thiết kế máy móc hạng nặng, không gian là quý giá. Khi bạn đang thiết kế một máy khoan hầm (TBM) khổng lồ, hệ thống xoay thân tua-bin gió đường kính lớn, hoặc cần cẩu cảng công suất cao, từng milimet đều có giá trị. Thông thường, thách thức không chỉ là hỗ trợ trọng lượng; mà là lắp đặt cơ cấu truyền động trong một không gian hạn chế đồng thời bảo vệ nó khỏi các yếu tố khắc nghiệt. Đây là lúc Vòng bi quay con lăn ba dãy có răng trong trở thành vũ khí bí mật của kỹ sư.
Yêu cầu báo giá
Vòng bi xoay tùy chỉnh cho khách hàng Tây Ban Nha Vòng bi xoay tùy chỉnh cho khách hàng Tây Ban Nha
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Slew bearing for Brazll customer Slew bearing for Brazll customer
Slewing bearings exported to Russla Slewing bearings exported to Russla
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Slewing ring exported to North America Slewing ring exported to North America
Slewing ring exported to South America Slewing ring exported to South America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Slew bearing for India customer Slew bearing for India customer
Slew bearing for Latin America customer Slew bearing for Latin America customer
Slewing bearing for Türkiye customer Slewing bearing for Türkiye customer
Slewing bearing for Uzbekistan customer Slewing bearing for Uzbekistan customer
Slewing ring exported to South Korea Slewing ring exported to South Korea
Slewing ring exported to Mexico Slewing ring exported to Mexico
Custom slew bearing for Mexico customer Custom slew bearing for Mexico customer
Custom slew bearing for Italy customer Custom slew bearing for Italy customer
Custom slew bearing for Vietnam customer Custom slew bearing for Vietnam customer
Slewing bearing for Europe customer Slewing bearing for Europe customer


Khám Phá Sản Phẩm: Tích Hợp Bảo Vệ Vào Hiệu Suất

Cốt lõi của vòng bi con lăn ba dãy răng trong của chúng tôi nằm ở sự tích hợp độc đáo giữa hình học bánh răng và cấu trúc chịu tải.
  • Kiến Trúc Ba Dãy: Giống như phiên bản răng ngoài, nó có ba đường ray độc lập. Một dãy con lăn hình trụ thẳng đứng xử lý tải trọng dọc trục lớn (trọng lượng của cấu trúc), trong khi hai dãy nằm ngang hấp thụ lực hướng tâm và mô men nghiêng. Sự tách biệt này đảm bảo độ cứng tối đa và biến dạng tối thiểu.
  • Lợi Thế Răng Trong: Các răng bánh răng được cắt chính xác trên bên trong đường kính của vòng ngoài (hoặc đôi khi là vòng trong, tùy theo cấu hình). Điều này đặt bánh răng dẫn động bên trong cụm vòng bi. Kết quả? Lưới bánh răng được che chắn tự nhiên bởi chính cấu trúc vòng bi, giảm đáng kể nguy cơ nhiễm bẩn từ bùn, phoi kim loại, hoặc cát từ môi trường.
Quy trình sản xuất của chúng tôi sử dụng máy phay bánh răng và máy gia công bánh răng CNC tiên tiến có khả năng cắt bánh răng trong mô-đun lớn với độ chính xác đến micron. Chúng tôi sử dụng thép được khử khí chân không cao cấp (42CrMo4/50Mn) và áp dụng phương pháp tôi cảm ứng được tùy chỉnh riêng cho biên dạng bánh răng trong, đảm bảo răng chống lại sự rỗ và mài mòn ngay cả khi đảo chiều mô-men xoắn cao.

Đối với các kỹ sư chỉ định vòng bi truyền động bánh răng được bảo vệ, điều này có nghĩa là giảm thời gian ngừng hoạt động để vệ sinh, giảm tiêu thụ dầu bôi trơn và tuổi thọ sử dụng lâu hơn đáng kể trong môi trường mài mòn.


Các Tính Năng Chính: Tại Sao Chọn Bánh Răng Trong?

  • Bảo Vệ Chất Bẩn Vượt Trội: Bằng cách đặt các răng bánh răng bên trong, vỏ ổ trục hoạt động như một rào cản tự nhiên chống lại các mảnh vụn rơi, nước bắn và bụi. Điều này rất quan trọng đối với máy khoan hầm và thiết bị khai thác mỏ hoạt động trong điều kiện bẩn.
  • Thiết Kế Hướng Tâm Nhỏ Gọn: Bánh răng trong cho phép động cơ dẫn động và bánh răng nhỏ được lắp gần hơn với tâm quay. Điều này làm giảm kích thước hướng tâm tổng thể của bộ phận xoay, cho phép bố trí máy chặt chẽ hơn và trọng tâm thấp hơn.
  • Truyền Mô-men Xoắn Cao: Đường kính vòng chia lớn của bánh răng trong cho phép truyền mô-men xoắn cao hơn với lực bánh răng nhỏ hơn, giảm ứng suất lên động cơ dẫn động và hộp số.
  • Mô-đun Bánh Răng Có Thể Tùy Chỉnh: Chúng tôi chuyên cắt bánh răng trong theo yêu cầu. Cho dù bạn cần một mô-đun, góc áp lực hoặc dịch chuyển biên dạng cụ thể để phù hợp với bánh răng nhỏ hiện có, đội ngũ kỹ thuật của chúng tôi có thể sản xuất bánh răng ăn khớp hoàn hảo, giảm thiểu độ rơ và tiếng ồn.
  • Tích Hợp Phớt Kín Mạnh Mẽ: Các thiết kế bánh răng trong của chúng tôi được kết hợp với phớt kín mê cung nhiều môi, giúp bảo vệ thêm vùng bánh răng và đường ray, đảm bảo giữ mỡ và loại trừ chất bẩn trong các môi trường công nghiệp khắc nghiệt nhất.


Ứng Dụng: Nơi Không Gian và Bảo Vệ Quan Trọng Nhất

Vòng bi xoay con lăn ba dãy răng trong của chúng tôi là lựa chọn ưu tiên cho các ứng dụng mà bánh răng ngoài không thực tế hoặc dễ bị tổn thương:
  • Máy Khoan Hầm (TBM): Trong môi trường hạn chế, bùn lầy và đá của đường hầm, bánh răng ngoài sẽ nhanh chóng bị phá hủy. Vòng bi bánh răng trong của chúng tôi bảo vệ hệ thống truyền động đồng thời hỗ trợ lực đẩy và mô-men xoắn khổng lồ của đầu cắt.
  • Tua-bin Gió Lớn: Đối với tua-bin nhiều megawatt, bộ phận dẫn động xoay hướng thường sử dụng bánh răng trong để giữ cho cơ cấu nhỏ gọn và được bảo vệ khỏi tác động của thời tiết trên đỉnh tháp.
  • Cần Cẩu Hạng Nặng Tại Cảng & Nhà Máy Đóng Tàu: Cần cẩu giàn lớn và cần cẩu nổi sử dụng bánh răng trong để ngăn ngừa hư hỏng từ dây buộc hàng rơi, dụng cụ hoặc phun muối biển.
  • Máy Xúc Khai Thác & Máy Cào: Trong khai thác lộ thiên, nơi đá rơi là mối đe dọa thường trực, bánh răng trong bảo vệ bộ phận dẫn động quay khỏi hư hỏng do va đập.
  • Tháp Pháo Quân Sự & Quốc Phòng: Xe bọc thép và hệ thống pháo hải quân dựa vào vòng bi xoay bánh răng trong để duy trì hình dáng thấp và bảo vệ các bộ phận truyền động quan trọng khỏi các mảnh vụn chiến trường và hỏa lực vũ khí nhỏ.
