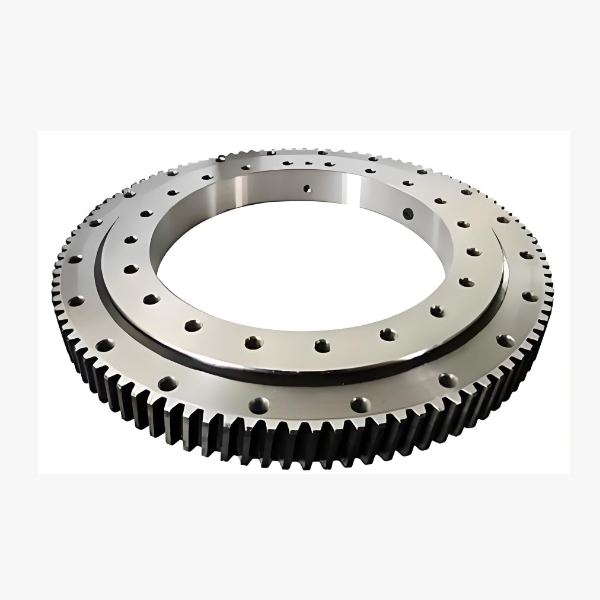

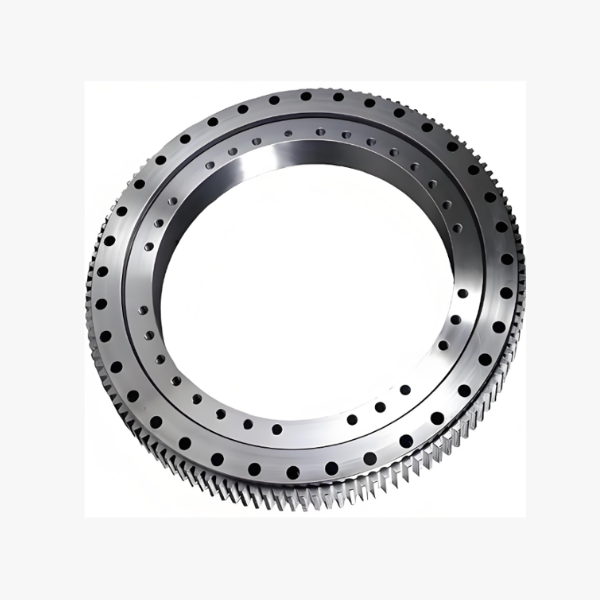

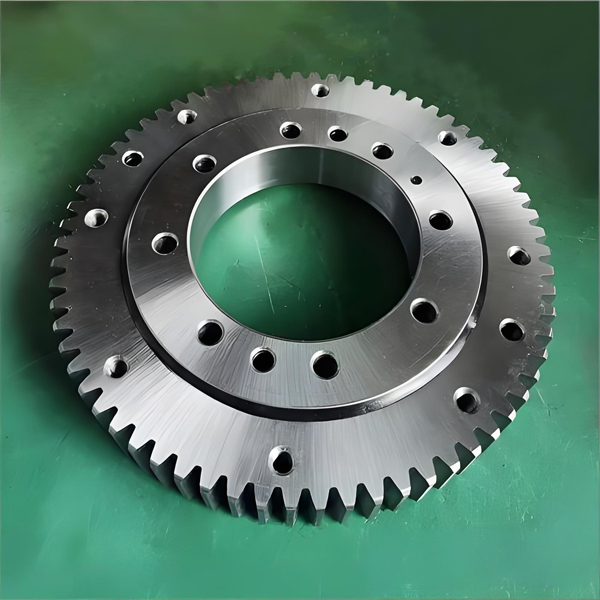

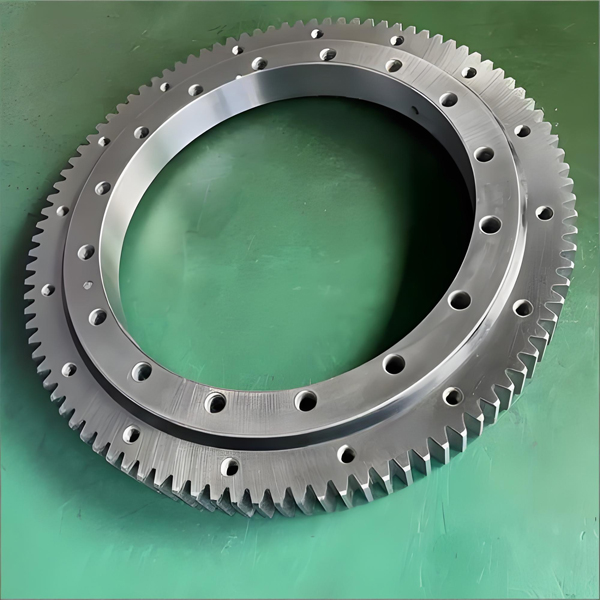

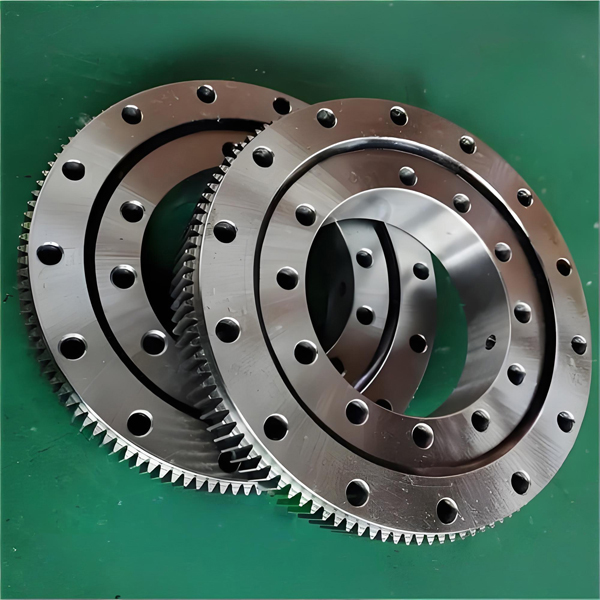

Produktserienübersicht: Für höchste Präzision ausgelegt
Unsere außenverzahnte hochsteife Serie ist kein Standardprodukt von der Stange; es ist eine maßgeschneiderte Lösung für präzise Rotation.
-
Integrierte Außenverzahnung: Der Außenring verfügt über ein gehärtetes, geschliffenes Außenzahnrad (typischerweise Modul 1,0 bis Modul 3,0, anpassbar), das für einen ruhigen, geräuscharmen Eingriff mit Ritzeln oder Direktantriebs-Reibungssystemen ausgelegt ist. Die Zahnflanken sind induktionsgehärtet, um Verschleiß und Grübchenbildung unter hohem Drehmoment zu verhindern.
-
Hochsteife Flanschkonstruktion: Im Gegensatz zu Standard-Flachringen verfügen unsere Einheiten über einen bearbeiteten Befestigungsflansch am Innen- oder Außenring. Dieser Flansch bietet eine große Kontaktfläche für die direkte Verschraubung mit dem Maschinenbett oder Spindelgehäuse, was die Systemsteifigkeit drastisch erhöht und Vibrationen dämpft.
-
Vorgespannte spielfreie Architektur: Jede Einheit wird mit präziser axialer Vorspannung montiert, um interne Spielräume zu eliminieren. Dies gewährleistet Nullspiel, das für die Aufrechterhaltung der Positioniergenauigkeit bei Richtungsumkehrungen in Konturbearbeitungen entscheidend ist.
-
Ultrapräzise Laufbahnen: Die Laufbahnen sind auf ABEC-7 oder bessere Äquivalente geschliffen, was minimale Rundlaufabweichungen und einen ruhigen Lauf selbst unter hohen radialen und Momentbelastungen gewährleistet, wie sie in Fräsanwendungen typisch sind.
Hauptmerkmale: Wo Festigkeit auf Mikrometergenauigkeit trifft
Warum sollten Sie sich für unser außenverzahntes hochsteifes Werkzeugmaschinen-Präzisions-Drehtisch-Flanschdrehlager entscheiden? Weil der Ruf Ihrer Maschine davon abhängt:
-
Außergewöhnliche statische und dynamische Steifigkeit: Der optimierte Querschnitt und die zweireihige Kugelanordnung bieten eine hervorragende Widerstandsfähigkeit gegen Kippmomente. Dies bedeutet geringere Werkzeugdurchbiegung, bessere Oberflächengüten und die Fähigkeit, schwerere Schnitte ohne Rattern auszuführen.
-
Nahtlose Antriebsintegration: Das Außenzahnrad wird nach DIN- oder JIS-Normen mit engen Zahnprofil-Toleranzen gefertigt, was einen perfekten Eingriff mit Ihrem Antriebssystem gewährleistet. Dies reduziert Übertragungsfehler und verbessert die gesamte Achsensynchronisation.
-
Vereinfachte, steife Montage: Der integrierte Flansch macht kundenspezifische Adapterringe überflüssig und reduziert Toleranzkettenfehler. Er schafft eine direkte, steife Verbindung zwischen dem Lager und der Maschinenstruktur, was die Eigenfrequenz und Stabilität verbessert.
-
Langfristige Genauigkeitserhaltung: Hergestellt aus hochwertigem vakuumentgastem Vergütungsstahl (z.B. 42CrMo4, 100Cr6) und einer kontrollierten Wärmebehandlung unterzogen, widerstehen diese Lager über Jahre intensiven Betriebs Verformung und Verschleiß.
-
Kompakt und dennoch leistungsstark: Trotz der hohen Steifigkeit und des integrierten Zahnrads behält das Design eine relativ kompakte Bauform bei, was größere Werkstückkapazitäten bei gleicher Maschinengrundfläche ermöglicht.
Anwendungen: Antrieb für die präzisesten Maschinen der Welt
Das außenverzahnte hochsteife Flanschdrehlager ist die kritische Komponente in:
-
5-Achs-Bearbeitungszentren: Als B-Achsen- oder C-Achsen-Drehtisch, der komplexe simultane 5-Achs-Fräsoperationen für die Luft- und Raumfahrt, Automobilindustrie und den Formenbau ermöglicht.
-
Präzisions-Fräs- und Drehzentren: Einsatz in Fräs-Dreh-Maschinen, bei denen hohe Steifigkeit sowohl für rotierende als auch für stationäre Zerspanungsvorgänge erforderlich ist.
-
Hochgeschwindigkeits-Schalttische: Ermöglichen schnelles, genaues Positionieren für mehrseitige Bearbeitungs- und Prüfaufgaben.
-
Wälzfräs- und Schleifmaschinen: Als Werkstückspindelunterstützung, die extreme Drehgenauigkeit und Drehmomentkapazität erfordert.
-
Laserschneid- und Schweißrotatoren: Ermöglichen präzise Handhabung von Rohren und komplexen Geometrien unter thermischer Belastung.
-
Koordinatenmessgeräte (KMG): Einsatz in Drehachsen von KMGs, bei denen die Messunsicherheit auf ein absolutes Minimum reduziert werden muss.
