    Bei der Entwicklung kompakter Drehsysteme ist Platz die Währung. Während Außenverzahnungen üblich sind, ragen sie oft über den Außendurchmesser des Lagers hinaus, vergrößern die Gesamtfläche und setzen die Zähne Beschädigungen aus. Für Anwendungen wie kollaborative Roboter, stabilisierte Türme oder geschlossene Indexiertische ist dieser äußere Platzbedarf ein Nachteil.

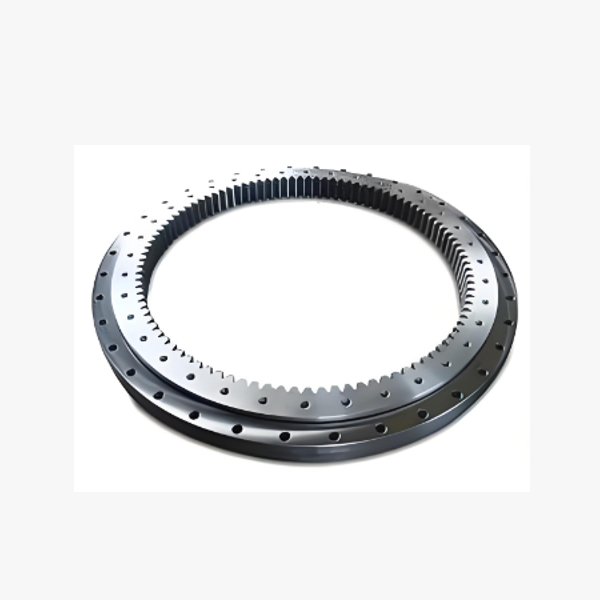

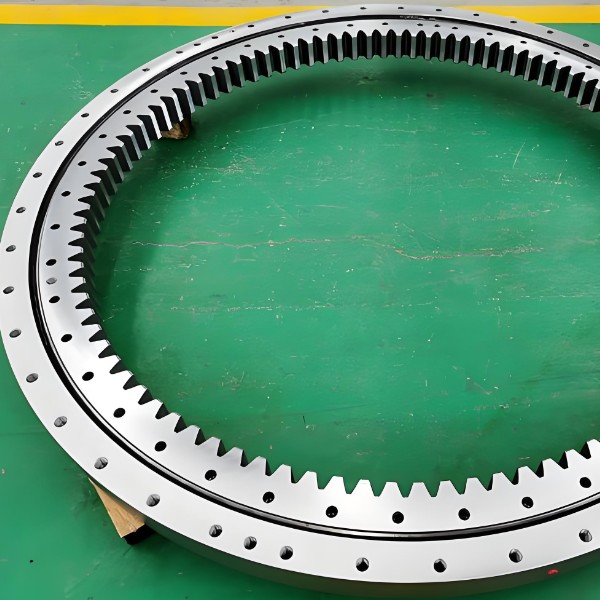

    Unsere W-Serie Schwerlast-Drehantrieb lösen dies, indem die Antriebsschnittstelle nach innen verlagert wird. Durch die Integration präzisionsgeschliffener Zähne direkt in den Innenring (oder je nach Konfiguration manchmal in den Außenring) schaffen wir ein platzsparendes Innenverzahnungslager das vollständig in die vorhandene Systemhülle passt. Dieses Design ermöglicht es dem Motorritzel, von innen oder durch eine zentrale Öffnung einzugreifen, was zu einer schlankeren, geschützteren und hocheffizienten Baugruppe führt. Als spezialisierter China-Hersteller für Innenverzahnungslager haben wir die Kunst des Schneidens von Innenverzahnungen auf dünnwandigen Ringen verfeinert, ohne die geometrische Integrität der Laufbahnen zu beeinträchtigen.

Angebot anfordern
Kundenspezifische Schwenkverbindung für Kunden aus Spanien Kundenspezifische Schwenkverbindung für Kunden aus Spanien
Kundenspezifische Schwenkverbindung für Kunden aus dem Vereinigten Königreich Kundenspezifische Schwenkverbindung für Kunden aus dem Vereinigten Königreich
Schwenklager für Kunden in Brasilien Schwenklager für Kunden in Brasilien
Schwenklager exportiert nach Russland Schwenklager exportiert nach Russland
Schwenklager für Kunden in den USA Schwenklager für Kunden in den USA
Schwenkring exportiert nach Südostasien Schwenkring exportiert nach Südostasien
Schwenkring exportiert nach Südwestasien Schwenkring exportiert nach Südwestasien
Schwenkring exportiert nach Nordamerika Schwenkring exportiert nach Nordamerika
Schwenkring exportiert nach Südamerika Schwenkring exportiert nach Südamerika
Schwenkring exportiert nach Südafrika Schwenkring exportiert nach Südafrika
Schwenklager für Kunden in Indien Schwenklager für Kunden in Indien
Schwenklager für Kunden in Lateinamerika Schwenklager für Kunden in Lateinamerika
Schwenklager für Kunden in Türkiye Schwenklager für Kunden in Türkiye
Schwenklager für Kunden in Usbekistan Schwenklager für Kunden in Usbekistan
Schwenkring exportiert nach Südkorea Schwenkring exportiert nach Südkorea
Schwenkring exportiert nach Mexiko Schwenkring exportiert nach Mexiko
Kundenspezifisches Schwenklager für Kunden in Mexiko Kundenspezifisches Schwenklager für Kunden in Mexiko
Kundenspezifisches Schwenklager für Kunden in Italien Kundenspezifisches Schwenklager für Kunden in Italien
Kundenspezifisches Schwenklager für Kunden in Vietnam Kundenspezifisches Schwenklager für Kunden in Vietnam
Schwenklager für Kunden in Europa Schwenklager für Kunden in Europa


Produkt-Tiefgang: Konstruktion des inneren Antriebs

Die Herstellung eines innenverzahnten Kreuzrollendrehlagers stellt besondere Herausforderungen dar, insbesondere bei der Aufrechterhaltung der Konzentrizität zwischen dem Teilkreis der Verzahnung und der Lagerlaufbahn nach der Wärmebehandlung.
  • Präzises Schneiden von Innenverzahnungen: Wir nutzen fortschrittliche CNC-Form- und Schälverfahren, um Innenverzahnungen mit Genauigkeit nach DIN Klasse 5 oder 6 zu schneiden. Im Gegensatz zu geräumten Zahnrädern, die Spannungen verursachen können, gewährleisten unsere Schleif- und Feinbearbeitungsmethoden einen sanften Eingriff und minimale Geräuschentwicklung, entscheidend für einen Präzisions-Innenverzahnungs-Drehantrieb.
  • Integrierte strukturelle Integrität: Die Zahnradzähne sind kein Zusatz; sie sind ein integraler Bestandteil des gehärteten Lagerrings. Diese monolithische Konstruktion stellt sicher, dass das Drehmoment direkt auf die Wälzkörper übertragen wird, ohne Zwischenschnittstellen, die Spiel oder Durchbiegung einführen könnten.
  • Hohe Momentsteifigkeit: Wie alle Kreuzrollenkonstruktionen verwenden unsere hochdrehmomentfähigen geschlossenen Drehtischlager zylindrische Rollen, die in einem Winkel von 90 Grad angeordnet sind. Dies bietet eine überragende Widerstandsfähigkeit gegen Kippmomente und macht sie ideal für Auslegerlasten, bei denen Stabilität von größter Bedeutung ist.
  • Geschützte Zahnradschnittstelle: Durch die innenliegende Anordnung des Zahnrads sind die Zähne vor Staub, Spänen und versehentlichen Stößen geschützt. Dies reduziert den Verschleiß erheblich und verlängert die Wartungsintervalle – ein entscheidender Vorteil für Turm-Drehmechanismen, die unter rauen Feldbedingungen arbeiten.
  • Null-Spiel-Leistung: Durch präzises Vorspannen des Rollensatzes und strenge Kontrolle des Zahnflankenspiels während der Fertigung liefern wir eine spielfreie Innenverzahnungslösung, die für Positionieraufgaben mit hoher Wiederholgenauigkeit unerlässlich ist.


Hauptmerkmale: Effizienz im Inneren verborgen

  • Ultra-kompakte Stellfläche: Das Innenverzahnungsdesign eliminiert äußere Überhänge und ermöglicht den kleinstmöglichen Systemdurchmesser. Ideal für platzsparende Innenverzahnungslager-Anwendungen in dichten Roboterzellen.
  • Direktantriebsbereit: Optimiert für die Kopplung mit rahmenlosen Torquemotoren, ermöglicht eine hochdynamische Reaktion und eliminiert die Notwendigkeit sperriger Getriebe.
  • Überlegene Lastverteilung: Die Innenverzahnungsgeometrie ermöglicht einen größeren effektiven Teilkreisdurchmesser im Verhältnis zur Lagergröße, verbessert die Drehmomentkapazität und reduziert die Belastung einzelner Zähne.
  • Erhöhte Haltbarkeit: Geschützte Zähne bedeuten weniger Verunreinigung und geringeres Beschädigungsrisiko bei Handhabung oder Betrieb, was langfristige Zuverlässigkeit für Ihre kundenspezifische geschlossene Drehlösung gewährleistet.
  • Anpassbare Module: Wir bieten eine breite Palette von Modulen und Eingriffswinkeln, die Ihren spezifischen Motorritzelanforderungen entsprechen, und gewährleisten so optimale Effizienz und Lebensdauer.


Anwendungen: Wo Kompaktheit auf Leistung trifft

Unsere innenverzahnten Kreuzrollendrehlager sind die bevorzugte Wahl für Ingenieure, die hochdichte Drehsysteme entwickeln:
  • Kollaborative & Industrieroboter: Ideal für Handgelenk- und Ellenbogengelenke, wo ein schlankes Profil benötigt wird, um Kollisionen zu vermeiden und den Arbeitsraum zu maximieren.
  • Verteidigungs- & Sicherheitstürme: Verwendet in Kameragimbals und Waffenstationen, wo ein flaches, geschütztes Antriebssystem für Überlebensfähigkeit und Aerodynamik entscheidend ist.
  • Medizinische Bildgebung: Unverzichtbar für CT- und MRT-Gantry-Rotationssysteme, bei denen sanfte, leise und kompakte Bewegung innerhalb enger Scanner-Öffnungen erforderlich ist.
  • Halbleiterausrüstung: Eingesetzt in Wafer-Handlern und Ausrichtern, wo der Platz begrenzt ist und Präzision nicht verhandelbar ist.
  • Automatisierte Lagerhaltung: Perfekt für kompakte Drehantriebe in AGVs und Sortierrobotern, die in engen Gängen arbeiten.

Tag: Innenverzahnte Drehlager | W-Serie Schwerlast-Drehantrieb
