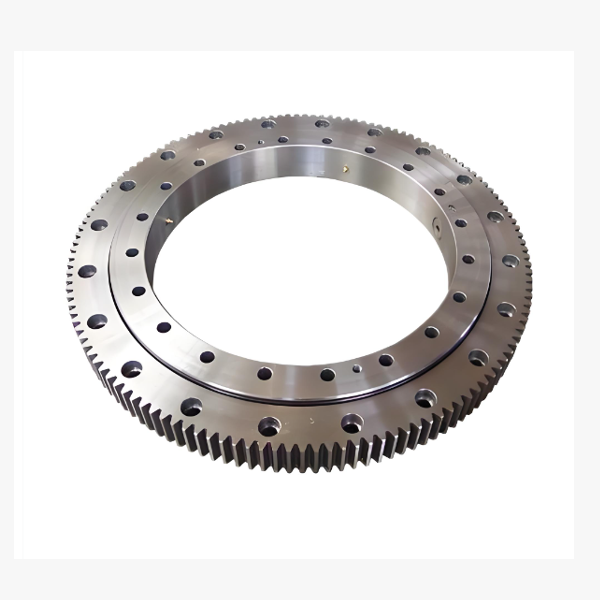

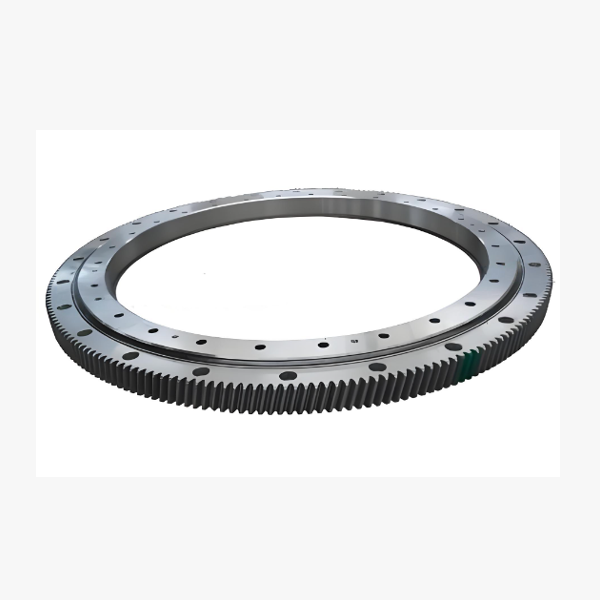

Produktserienübersicht: Schlankes Profil, enorme Stärke
Unsere Reihe der reduzierten Kugeldrehverbindungen ist für Anwendungen konzipiert, bei denen jeder Millimeter axialen Bauraums zählt. Im Gegensatz zu traditionellen sperrigen Drehkränzen zeichnen sich diese Einheiten durch eine optimierte „Low-Profile“-Architektur aus:
-
Zweireihige Kugelanordnung: Zwei unabhängige Reihen von Stahlkugeln sind in einer gotischen Bogen- oder Vierpunktkontakt-Konfiguration angeordnet. Eine Reihe nimmt hauptsächlich axiale Lasten auf, während die andere Radialkräfte und Kippmomente bewältigt, was selbst in einem schlanken Gehäuse Stabilität gewährleistet.
-
Integrierte Außenverzahnung: Der Außenring wird präzisionsbearbeitet mit Außenzähnen (Gerad- oder Schrägverzahnung) geliefert, bereit für den direkten Eingriff mit Ihrem Ritzelmotor. Dieser „All-in-One“-Ansatz reduziert die Teileanzahl, eliminiert Ausrichtungsfehler zwischen separaten Zahnrädern und Lagern und senkt die Gesamtsystemträgheit.
-
Reduzierte Querschnittsgeometrie: Durch fortschrittliche Wärmebehandlung und hochfeste legierte Stähle reduzieren wir die Wandstärke und Gesamthöhe der Lagerringe, ohne die strukturelle Integrität zu beeinträchtigen. Dies ermöglicht schlankere Maschinendesigns und einen tieferen Schwerpunkt.
-
Anpassbare Zahnradmodule: Wir bieten eine breite Palette von Modulgrößen, Eingriffswinkeln und Zahnradhärtungsverfahren (Induktions- oder Flammhärtung), die auf Ihre spezifischen Drehmoment- und Geschwindigkeitsanforderungen zugeschnitten sind.
Hauptmerkmale: Wo Präzision auf Kompaktheit trifft
Warum ein zweireihiges reduziertes Kugeldrehverbindungslager mit Außenverzahnung wählen? Die Vorteile sind für leistungsorientierte Technik offensichtlich:
-
Außergewöhnliche Raumausnutzung: Der Hauptvorteil ist die drastische Reduzierung der axialen Höhe. Dies ermöglicht es Konstrukteuren, flachere, aerodynamischere oder kompaktere Maschinen zu entwickeln, was für mobile Roboter, fahrerlose Transportsysteme (AGVs) und tragbare Geräte unerlässlich ist.
-
Hohe Momentbelastbarkeit in schlanker Form: Lassen Sie sich nicht vom schlanken Profil täuschen. Das zweireihige Design verteilt die Lasten über zwei Kontaktwege und bietet so eine überlegene Widerstandsfähigkeit gegen Kippmomente im Vergleich zu einreihigen Dünnschnittlagern. Es bewältigt außermittige Lasten mit bemerkenswerter Steifigkeit.
-
Direktantriebseffizienz: Das Design mit Außenverzahnung ermöglicht eine direkte Kopplung mit Servo- oder Schrittmotoren. Dadurch wird das mit Zwischengetrieben verbundene Spiel eliminiert, was zu einer sanfteren Bewegungssteuerung, höherer Positioniergenauigkeit und kürzeren Reaktionszeiten führt.
-
Optimiertes Gewichts-Last-Verhältnis: Durch die Entfernung unnötigen Materials mittels unseres reduzierenden Designs senken wir das Gewicht der Komponente erheblich. Dies ist entscheidend für batteriebetriebene Anwendungen, bei denen Energieeffizienz und Nutzlastkapazität von größter Bedeutung sind.
-
Robuste Abdichtung für integrierte Zahnräder: Der Schutz der Zahnflanken und inneren Laufbahnen ist entscheidend. Unsere maßgeschneiderten Dichtungslösungen decken sowohl die rotierende Schnittstelle als auch den Zahnradbereich ab und verhindern, dass Staub, Späne und Feuchtigkeit den Zahneingriff stören oder die Kugeln beschädigen.
Anwendungen: Ermöglichung der nächsten Generation kompakter Maschinen
Das außenverzahnte zweireihige reduzierte Kugeldrehverbindungslager ist der heimliche Held vieler High-Tech- und Schwerlastanwendungen:
-
Industrierobotik & Cobots: Ideal für Roboterhandgelenke, Basisdrehungen und Achsgelenke, wo geringes Gewicht und hohe Präzision erforderlich sind, um Nutzlast und Geschwindigkeit zu maximieren.
-
Fahrerlose Transportsysteme (AGVs) & AMRs: Bietet die kompakte, robuste Drehbewegung, die für Lenkmodule und Hubplattformen in Lagerlogistikrobotern erforderlich ist.
-
Solarnachführsysteme: Verwendet in zweiachsigen Nachführsystemen, bei denen ein niedriges Profil die Windlast reduziert, während die Außenverzahnung eine präzise Sonnennachführung gewährleistet.
-
Verpackungs- und Verarbeitungsmaschinen: Ideal für Drehindexiertische und Füllköpfe, die schnelles, präzises Anhalten und Starten in beengten Produktionslinien erfordern.
-
Medizinische Bildgebungsgeräte: Unterstützt die sanfte, vibrationsfreie Rotation von CT-Scannern und Röntgenarmen, bei denen die Platzverhältnisse im Gantry extrem beengt sind.
-
Kleine bis mittlere Baumaschinen: Ermöglicht kompakten Baggern und Minikränen, trotz ihres reduzierten Platzbedarfs hohe Hubkapazitäten beizubehalten.
