Warum die einreihige Vierpunkt-Konstruktion bei Krananwendungen dominiert
Die Geometrie des „Vierpunktkontakts“ ist nicht nur ein Marketingbegriff; sie ist eine mechanische Notwendigkeit für Krane. Bei dieser Konstruktion berührt eine einzelne Kugelreihe die Laufbahn an vier verschiedenen Punkten (zwei am Innenring, zwei am Außenring). Diese einzigartige Anordnung ermöglicht es einem Lager, gleichzeitig folgende Lasten aufzunehmen:
-
Axiallasten: Das enorme vertikale Gewicht des Auslegers, der Gegengewichte und der Nutzlast.
-
Radiallasten: Horizontale Kräfte, die durch Winddruck und Drehbeschleunigung entstehen.
-
Kippmomente: Die Kippkraft, die entsteht, wenn der Ausleger mit einer Last ausgefahren wird.
Durch die Zusammenführung dieser drei Lastvektoren in einem einreihigen Drehkranz erreichen wir eine deutlich kompaktere und leichtere Lösung im Vergleich zu zweireihigen oder Kreuzrollen-Alternativen, ohne die strukturelle Integrität zu beeinträchtigen. Diese Kompaktheit ist entscheidend, um die Gesamthöhe des Drehtisches des Krans zu minimieren und die Stabilität sowie die Berechnungen des Schwerpunkts zu verbessern.
Wichtige, für die Baustelle entwickelte Merkmale
Krane arbeiten in einigen der rauesten Umgebungen der Erde – von eisigen Offshore-Plattformen bis zu staubigen Wüstenbaustellen. Unsere Hochleistungs-Kranlager sind für extreme Belastungen ausgelegt:
-
Optimierte Laufbahnhärtung: Wir verwenden fortschrittliche Induktionshärtetechniken, um eine tiefe, verschleißfeste Schicht auf den Laufbahnen zu erzeugen. Dadurch kann das Lager Millionen von Drehzyklen unter Volllast ohne Abblättern oder Grübchenbildung überstehen, eine häufige Ausfallart bei günstigeren Alternativen.
-

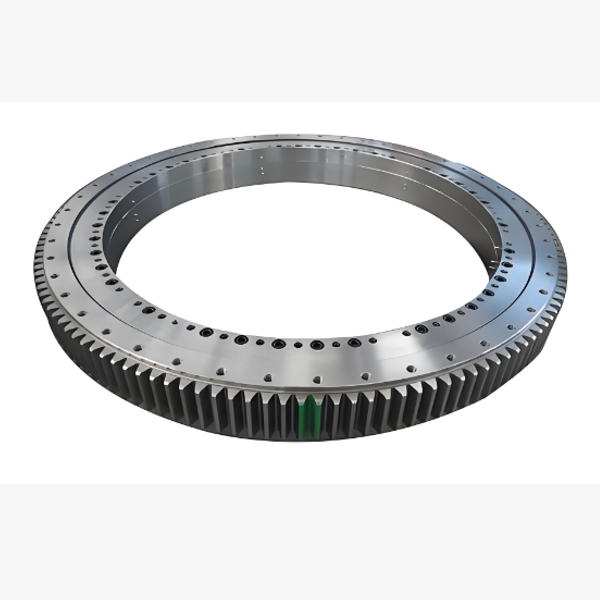

Präzisionsgefräste Außenverzahnungen: Die meisten Krananwendungen erfordern einen externen Zahnradantrieb. Unsere Zahnräder werden mit hoher Präzision (DIN-Klasse 9 oder besser) geschnitten und gehärtet, um der Haltbarkeit der Laufbahnen zu entsprechen. Wir bieten kundenspezifische Modul- und Zähnezahloptionen zur nahtlosen Integration in Ihre vorhandenen Drehantriebe oder Hydraulikmotoren.
-
Robuste Dichtungssysteme: Staub und Feuchtigkeit sind die Feinde der Drehbewegung. Unsere Lager verfügen über mehrfache Labyrinthdichtungen in Kombination mit hochwertigen NBR- oder Viton-Lippendichtungen. Dieses Design blockiert effektiv Betonstaub, Sand und Salznebel, während das Fett zurückgehalten wird, und gewährleistet lange Wartungsintervalle selbst unter extremen Betriebsbedingungen.
-
Hochfester Stahlkern: Wir verwenden ausschließlich vakuumentgaste Vergütungsstähle (wie 42CrMo4 und 50Mn), die für ihre hohe Zähigkeit und Ermüdungsbeständigkeit bekannt sind. Diese Materialwahl ist entscheidend, um katastrophale Ausfälle unter Schockbelastungen wie plötzlichem Bremsen oder Nothalten zu verhindern.
-
Segmentierte Optionen für große Durchmesser: Für massive Turmkrane mit Durchmessern über 2 Meter bieten wir segmentierte Ringkonstruktionen an. Diese ermöglichen einen einfacheren Transport und eine Montage vor Ort, während die strukturelle Kontinuität eines monolithischen Rings durch präzisionsbearbeitete Verbindungen erhalten bleibt.
Anwendungen im gesamten Kranbereich
Unsere einreihigen Vierpunkt-Kugeldrehverbindungen sind die erste Wahl für eine Vielzahl von Hebezeugen:
-
Turmkrane: Einsatz in der Dreheinheit, die den Mast mit dem Ausleger verbindet. Sie müssen enorme Kippmomente bewältigen, wenn der Ausleger aus- und einfährt.
-
Mobil-Teleskopkrane: Essenziell für die Rotation der Oberstruktur und bieten eine sanfte Steuerung für präzise Lastplatzierung im städtischen Bauwesen.
-
Raupenkrane: Sie tragen das enorme Gewicht des Oberwagens auf dem Fahrwerk und halten einer kontinuierlichen Drehung auf unebenem Gelände stand.
-
Schwimmkrane und Offshore-Schiffe: Ausgestattet mit verbessertem Korrosionsschutz, um Salzwassereinwirkung zu widerstehen und gleichzeitig dynamische welleninduzierte Lasten zu handhaben.
-
Schienengebundene Portalkrane (RMG): Sie ermöglichen die Drehung von Spreadern in der Hafenlogistik, wo Zuverlässigkeit und Verfügbarkeit von größter Bedeutung sind.
