In der Welt der Schwermaschinen und Präzisionsautomatisierung ist Platz oft knapp, doch die Nachfrage nach robuster Drehunterstützung lässt nie nach. Ingenieure und Einkaufsspezialisten stehen häufig vor der Herausforderung, ein Lager zu finden, das ein schlankes Profil mit der Fähigkeit, komplexe Lastkombinationen zu bewältigen, in Einklang bringt. Genau hier kommen unsere
VU-Serie Drehverbindungen
ins Spiel.
Kundenspezifische Schwenkverbindung für Kunden aus Spanien
Kundenspezifische Schwenkverbindung für Kunden aus dem Vereinigten Königreich
Schwenklager für Kunden in Brasilien
Schwenklager exportiert nach Russland
Schwenklager für Kunden in den USA
Schwenkring exportiert nach Südostasien
Schwenkring exportiert nach Südwestasien
Schwenkring exportiert nach Nordamerika
Schwenkring exportiert nach Südamerika
Schwenkring exportiert nach Südafrika
Schwenklager für Kunden in Indien
Schwenklager für Kunden in Lateinamerika
Schwenklager für Kunden in Türkiye
Schwenklager für Kunden in Usbekistan
Schwenkring exportiert nach Südkorea
Schwenkring exportiert nach Mexiko
Kundenspezifisches Schwenklager für Kunden in Mexiko
Kundenspezifisches Schwenklager für Kunden in Italien
Kundenspezifisches Schwenklager für Kunden in Vietnam
Schwenklager für Kunden in Europa
Was zeichnet die VU-Serie aus?

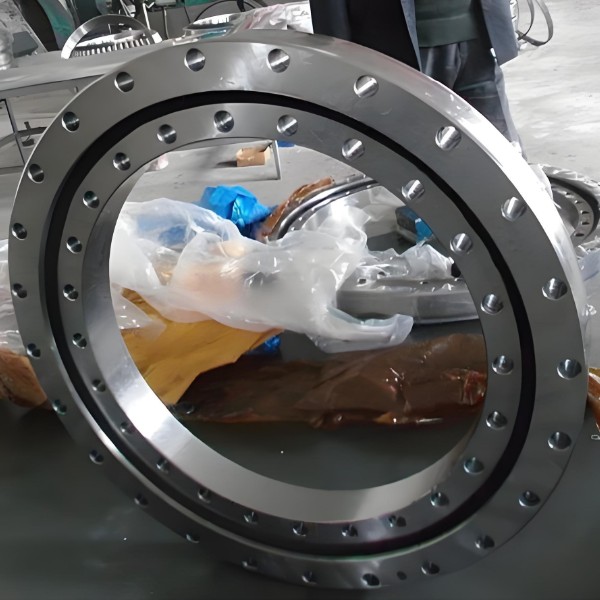

Die VU-Serie zeichnet sich durch ihre einreihige Vierpunkt-Kugelstruktur aus. Im Gegensatz zu Standard-Radiallagern ermöglicht das VU-Design einer einzelnen Kugelreihe, axiale Lasten in beide Richtungen sowie Radiallasten und Kippmomente gleichzeitig zu tragen.
Zu den wichtigsten strukturellen Vorteilen gehören:
Kompakte axiale Bauhöhe: Das einreihige Design reduziert die Gesamthöhe der Baugruppe erheblich, was es ideal für enge Einbausituationen macht.
Vierpunkt-Kontaktgeometrie: Jede Kugel berührt die Laufbahn an vier verschiedenen Punkten, was auch unter dynamischen Bedingungen eine stabile Lastverteilung gewährleistet.

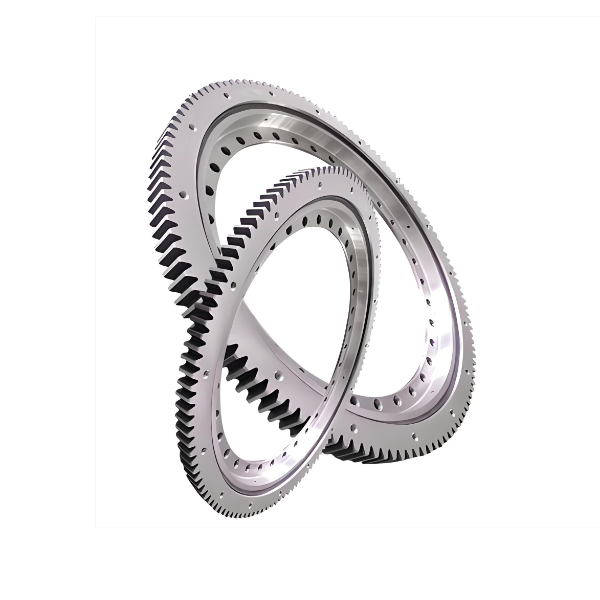

Integrierte Getriebeoptionen: Viele Modelle der VU-Reihe verfügen über direkt in den Außenring geschnittene Außenverzahnungen, die die Antriebsintegration für Drehtische und Positioniersysteme vereinfachen.
Trennbare Ringe: Innen- und Außenringe sind oft mit versetzten Füllschlitzen konstruiert, was eine höhere Kugelanzahl und eine einfachere Montage ohne vollständig geteilten Ring ermöglicht.
Entscheidende Merkmale für technische Zuverlässigkeit
Bei der Beschaffung von Drehverbindungen aus China ist die Qualitätskonstanz das Hauptanliegen internationaler Käufer. Die Produktion unserer VU-Serie folgt strengen metallurgischen und maschinellen Bearbeitungsstandards:
Hochreiner Stahl & Induktionshärtung: Wir verwenden premiumlegierten Stahl (typischerweise 50Mn oder 42CrMo) mit präziser Induktionshärtung auf den Laufbahnen. Dies gewährleistet eine Härtetiefe, die Abplatzungen und Verschleiß widersteht und die Lebensdauer auch in abrasiven Umgebungen verlängert.
Präzisionsgeschliffene Laufbahnen: Das Schleifen nach dem Härten garantiert einen runden Lauf und ein niedriges Anlaufdrehmoment, was für servogetriebene Anwendungen wie Roboterarme und Antennenpositioniersysteme entscheidend ist.
Fortschrittliche Dichtungslösungen: Standard-Gummidichtungen (NBR) schützen vor Staub und Feuchtigkeit, während optionale Labyrinthdichtungen oder Filzstreifen für extreme Bedingungen auf Bau- oder Bergbaustellen konfiguriert werden können.
Anpassbare Befestigung: Gewindebohrungen für die Montage werden präzise nach ISO-Normen oder kundenspezifischen Zeichnungen gebohrt, um direkte Austauschbarkeit mit bestehenden Konstruktionen zu gewährleisten.
