Produktübersicht

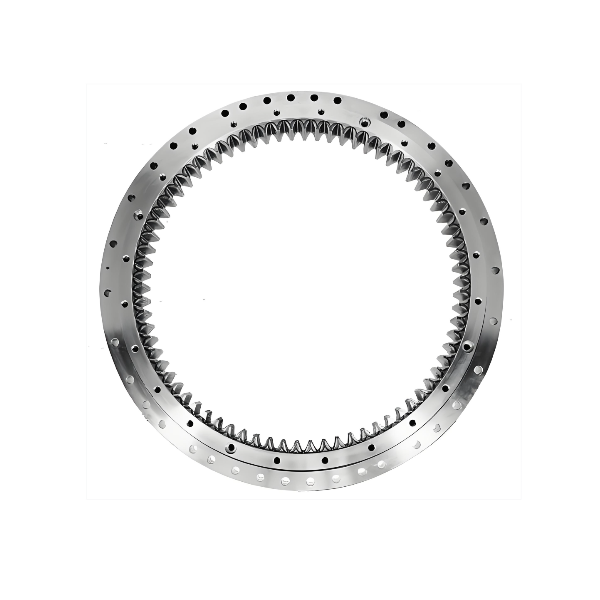

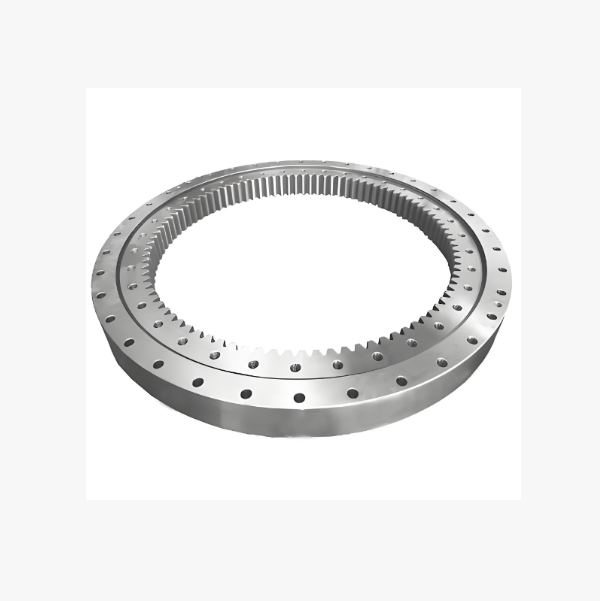

Im Gegensatz zu Außenverzahnungsmodellen, bei denen die Zähne direkten Stößen und Schmutz ausgesetzt sind, weisen unsere Innenverzahnungs-Drehverbindungen Zähne auf, die in den Innendurchmesser des Außenrings (oder je nach Konfiguration manchmal des Innenrings) geschnitten sind. Diese „versteckte“ Zahnradanordnung bietet zwei entscheidende Vorteile:
  1. Schutz vor Schmutz: Der Zahneingriff wird von der Lagerstruktur auf natürliche Weise abgeschirmt, wodurch das Risiko von Steineintritt und versehentlichen Beschädigungen verringert wird.
  2. Kompakte Integration: Es ermöglicht eine kompaktere Maschinenhülle, ideal für die Schwenkkreise von Baggern, die Drehplattformen von Minenbohrern und die Türme von Mobilkränen.

Allerdings ist der Schutz des Zahnrads nur die halbe Miete. Die eigentliche Herausforderung besteht darin, sicherzustellen, dass die Zähne und Laufbahnen Millionen von Zyklen der Drehmomentübertragung ohne Grübchenbildung, Abblättern oder übermäßigen Verschleiß standhalten.


Hauptmerkmale

Um einen wirklich verschleißfesten Drehkranz zu liefern, gehen wir über die herkömmlichen Fertigungsverfahren hinaus. Unser Produktionsprozess konzentriert sich auf drei Säulen der Haltbarkeit:
  • Tiefgehärtete Zahnflanken: Wir setzen präzise Induktionshärtung nicht nur auf den Laufbahnen, sondern speziell optimiert auf die Innenverzahnungszähne ein. Dies erzeugt eine harte, verschleißfeste Oberflächenschicht (HRC 55-60), während ein zäher, duktiler Kern erhalten bleibt, um Stoßbelastungen ohne Rissbildung aufzunehmen. Diese Doppeleigenschaft ist für Schwerlastanwendungen mit plötzlichen Anfahr- und Stoppvorgängen unerlässlich.
  • Hochfeste legierte Stahlkonstruktion: Wir verwenden ausschließlich hochwertige legierte Stähle wie 42CrMo4 und 50Mn, die durch Vakuumentgasung von Verunreinigungen befreit werden. Dadurch wird sichergestellt, dass der Lagerring selbst die strukturelle Festigkeit besitzt, um Verformungen unter massiven Radial- und Axiallasten zu widerstehen und die „Ovalisierung“ zu verhindern, die zu vorzeitigem Ausfall führt.
  • Optimiertes Zahnprofil & Schleifen: Unsere Innenverzahnungen werden nach der Wärmebehandlung präzisionsgeschliffen, um Verzug zu korrigieren. Wir optimieren das Zahnprofil (häufig unter Verwendung modifizierter Evolventenprofile), um eine gleichmäßige Lastverteilung über die Zahnflanke zu gewährleisten, Punktbelastungen zu minimieren und die Lebensdauer des Zahnrads erheblich zu verlängern.
  • Schwerlast-Dichtungssysteme: In dem Bewusstsein, dass Abrieb oft durch Verunreinigungen beginnt, verfügen unsere Lager über mehrstufige Labyrinthdichtungen in Kombination mit hochwertigen NBR- oder Viton-Lippendichtungen. Diese halten abrasiven Staub fern und hochviskoses Fett im Inneren, wodurch eine saubere Betriebsumgebung für den Innenverzahnungsmechanismus entsteht.


Anwendungen in der Praxis

Unsere robusten Innenverzahnungs-Drehverbindungen sind die bevorzugte Wahl für Branchen, in denen Ausfallzeiten Tausende von Dollar pro Stunde kosten:
  • Bergbau- und Bohranlagen: Unverzichtbar für die Drehtische von Sprenglochbohrern und Drehbohrgeräten, wo die Drehmomentanforderungen extrem sind und Staub allgegenwärtig ist.
  • Hydraulikbagger: Einsatz in den Schwenkantrieben mittlerer bis großer Bagger, die die robuste Drehmomentübertragung bereitstellen, die zum Bewegen schwerer Schaufeln durch festen Boden erforderlich ist.
  • Tunnelbohrmaschinen (TBMs): Kritisch für die Schneidkopf-Drehsysteme; sie erfordern Lager, die enormen Schubkräften und Dauerbetrieb in beengten, verschmutzten Räumen standhalten.
  • Offshore-Kräne und Winden: Einsatz in rauen Meeresumgebungen, in denen Salzwasserkorrosion und hohe dynamische Belastungen eine langlebige Rotationslösung mit geschützter Verzahnung erfordern.
  • Hüttenwerks-Handhabungsgeräte: Ideal für Pfannenkräne und Transferwagen, die unter hohen Temperaturen und schweren Stoßbelastungen arbeiten.
