Produktübersicht

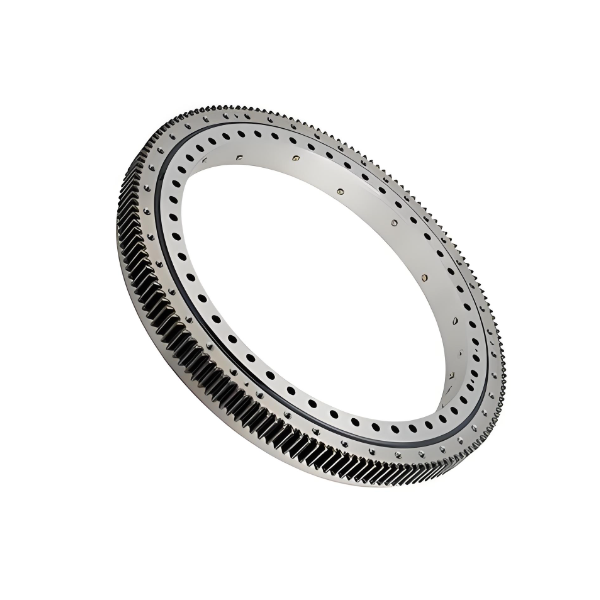

Der Übergang zu erneuerbaren Energien erfordert Komponenten, die jahrzehntelangem unermüdlichem Betrieb in einigen der unwirtlichsten Umgebungen unseres Planeten standhalten können. Im Herzen jeder modernen Windkraftanlage – ob sie auf einer Onshore-Ebene thront oder sich gegen atlantische Stürme auf See stemmt – liegt eine kritische Drehschnittstelle: die einreihige Vierpunktkugel-Drehverbindung.
Als spezialisierter chinesischer Hersteller für den Windenergiesektor erkennen wir, dass ein Ausfall des Azimut- oder Pitchsystems nicht nur Ausfallzeiten bedeutet; es bedeutet entgangene Einnahmen und gefährdete Netzstabilität. Unsere konstruierte Serie einreihiger Vierpunktkugellager ist speziell dafür ausgelegt, die massiven Kippmomente aus Windlasten zu bewältigen und gleichzeitig die präzise Winkeleinstellung zu gewährleisten, die für die maximale Energieausbeute erforderlich ist. Wir kombinieren metallurgisches Fachwissen mit strengen Qualitätsstandards, um Windkraftanlagen-Drehverbindungen zu liefern, die eine Lebensdauer von über 20 Jahren bieten.
Windkraftanlagen arbeiten unter dynamischen, schwankenden Lasten, die ständig die Richtung ändern. Das einreihige Vierpunktkugel-Design ist die bevorzugte Industrielösung sowohl für Azimut- (Gondelrotation) als auch Pitchsysteme (Blattwinkelverstellung) aufgrund seiner einzigartigen Fähigkeit, Folgendes zu unterstützen:
-
Hohe Axiallasten: Durch das Gewicht der Gondel und der Rotorgruppe.
-
Radiallasten: Hervorgerufen durch Winddruck und Schwerkraft auf geneigte Blätter.
-
Kippmomente: Die primäre Belastung, verursacht durch Wind, der gegen die Rotorfläche drückt.
Durch die Verwendung einer einzelnen Kugelreihe, die die Laufbahn an vier Punkten berührt, erreichen wir eine kompakte, leichte Lösung, die das Naben- und Gondeldesign vereinfacht, ohne die Tragfähigkeit zu beeinträchtigen. Diese Effizienz ist entscheidend, da die Turbinengrößen zunehmen und die Grenzen des Strukturgewichts und der Turmhöhe ausgereizt werden.
Hauptmerkmale: Ausgelegt für über 20 Jahre Betrieb
Der Betrieb eines Windparks ist eine langfristige Investition. Unsere Drehverbindungen für Windkraftanlagen sind mit Merkmalen konstruiert, die Langlebigkeit und Zuverlässigkeit gewährleisten:
-
Fortschrittlicher Korrosionsschutz: Für Offshore-Anwendungen ist Salznebel eine ständige Bedrohung. Wir verwenden mehrschichtige Beschichtungssysteme (C5-M-Klassifizierung) und Edelstahlbefestigungen. Unsere Laufbahnen sind oft mit spezieller Schwarzoxid- oder Zink-Nickel-Beschichtung versehen, um Mikropitting und Rost zu verhindern und die Integrität in Meeresumgebungen sicherzustellen.
-
Optimierte Härteprofile: Wir verwenden präzise Induktionshärtung, um eine tiefe, verschleißfeste Randschicht auf den Laufbahnen zu erzeugen, während ein zäher, duktiler Kern erhalten bleibt. Diese Doppeleigenschaftsstruktur absorbiert Stoßlasten durch böigen Wind und Netzsynchronisationsereignisse ohne Rissbildung.
-
Integrierte Zahnradpräzision: Unabhängig davon, ob für Azimutantriebe oder Pitchmechanismen, unsere Lager sind mit präzisionsgefertigten Außen- oder Innenverzahnungen ausgestattet. Wir halten uns an strenge DIN/ISO-Zahnradqualitätsstandards (normalerweise Klasse 8 oder besser), um einen gleichmäßigen, geräuscharmen Betrieb und perfekten Zahneingriff mit den Antriebsritzel zu gewährleisten und schwingungsbedingte Ermüdung zu minimieren.
-
Spezialabdichtung für extremes Wetter: Unsere Dichtungssysteme sind darauf ausgelegt, Feuchtigkeit, Staub und Eis fernzuhalten, während die Schmierung bei Temperaturen von -40 °C bis +50 °C erhalten bleibt. Wir bieten Labyrinthdichtungen mit verstärkten Lippenwerkstoffen, die UV-Abbau und Einfrieren widerstehen.
-
Kompatibilität mit Zustandsüberwachung: Moderne Turbinen erfordern vorausschauende Wartung. Unsere Lager können mit Sensoranschlüssen und Kanälen für Temperatur- und Vibrationsüberwachung ausgestattet werden, sodass Betreiber frühe Verschleißanzeichen erkennen können, bevor ein katastrophaler Ausfall eintritt.
Anwendungen: Die grüne Revolution antreiben
Unsere einreihigen Vierpunktkugel-Drehkränze werden weltweit in verschiedenen Windenergieprojekten eingesetzt:
-
Onshore-Windparks: Unterstützung von Azimutsystemen in Turbinen von 2 MW bis 6 MW, Bewältigung variabler Windrichtungen und turbulenter Geländeeinflüsse.
-
Offshore-Windkraftanlagen: Entscheidend sowohl für Azimut- als auch Pitchsysteme in rauen Meeresumgebungen, in denen der Wartungszugang eingeschränkt und Zuverlässigkeit von größter Bedeutung ist. Unsere korrosionsbeständigen Drehverbindungen sind getestet, um hohem Salzgehalt und Feuchtigkeit standzuhalten.
-
Direktantriebsturbinen: Bereitstellung robuster Unterstützung für großvolumige Rotoren in Direktantriebskonfigurationen, bei denen das Lager enormes Drehmoment ohne Getriebe bewältigen muss.
-
Schwimmende Windplattformen: Ausgelegt, um die zusätzlichen dynamischen Lasten und Bewegungen zu bewältigen, die durch Welleneinwirkung auf schwimmende Unterkonstruktionen verursacht werden.
-
Kleine & dezentrale Windkraftanlagen: Skalierbare Lösungen für Community-Windprojekte und industrielle Eigenstromerzeugung, die kostengünstige Zuverlässigkeit bieten.
Tag:
Einreihige Vierpunkt-Kugeldrehverbindungen
