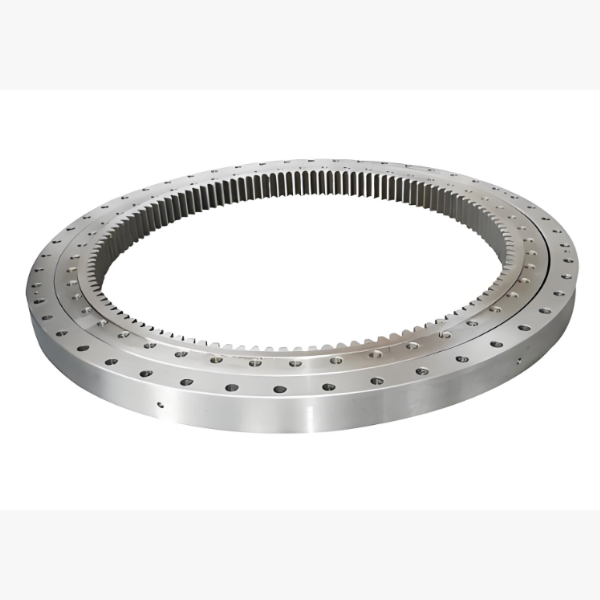

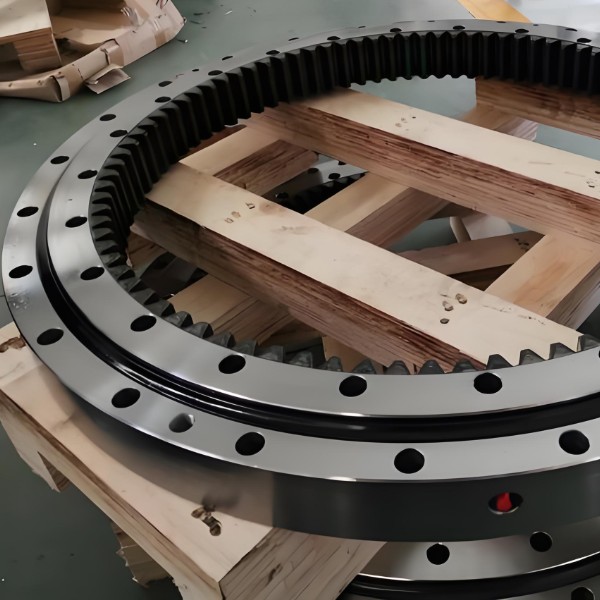

QNA 시리즈 선회 베어링

프로젝트가 강풍이나 끝없는 파도에 맞서는 거대한 구조물을 다룰 때, 일반적인 기성 베어링으로는 충분하지 않습니다. 재생 에너지 및 해양 분야를 설계하는 엔지니어에게는 흔들림 없는 안정성, 엄청난 하중 용량, 수십 년간의 피로 저항성을 제공하는 부품이 필요합니다. 여기에 QNA 시리즈 선회 베어링이 있습니다—중하중 회전 응용 분야를 위한 당사의 플래그십 솔루션입니다.

견적 요청

스페인 고객 맞춤형 슬루 베어링

영국 고객 맞춤형 슬루 베어링

브라질 고객용 선회 베어링

러시아로 수출되는 선회 베어링

미국 고객용 선회 베어링

동남아시아로 수출되는 선회 링

서남아시아로 수출되는 선회 링

북아메리카로 수출되는 선회 링

남아메리카로 수출되는 선회 링

남아프리카로 수출되는 선회 링

인도 고객용 선회 베어링

라틴 아메리카 고객용 선회 베어링

터키 고객용 선회 베어링

우즈베키스탄 고객용 선회 베어링

대한민국으로 수출되는 선회 링

멕시코로 수출되는 선회 링

멕시코 고객용 맞춤형 선회 베어링

이탈리아 고객용 맞춤형 선회 베어링

베트남 고객용 맞춤형 선회 베어링

유럽 고객용 선회 베어링

제품 소개

대구경 회전 인터페이스에 특화된 중국의 최고 제조업체로서, 당사는 QNA 시리즈를 최신 풍력 터빈 및 해양 선박의 엄격한 요구 사항을 충족하도록 설계했습니다. 단열 설계와 달리, QNA 시리즈는 복열 4점 접촉 볼 구조를 사용합니다. 이 견고한 아키텍처는 베어링이 축 방향, 반경 방향 및 전복 모멘트 하중을 동시에 훨씬 더 효과적으로 처리할 수 있게 하여, 고장이 허용되지 않는 중요한 피벗 지점에 선호되는 선택입니다.

QNA 아키텍처 이해하기

"QNA" 명칭은 특정 등급의 복열 4점 접촉 볼 선회 링을 나타냅니다. 핵심 혁신은 각각 4점 접촉 기하학 구조로 배열된 두 개의 독립적인 볼 열에 있습니다.

이 설계를 차별화하는 요소는 다음과 같습니다.

복열 중복성: 두 열의 볼에 하중을 분산시킴으로써, QNA 시리즈는 동일한 직경의 단열 등가물보다 훨씬 우수한 하중 용량을 달성합니다. 이는 풍력 터빈의 요 및 피치 시스템에서 발견되는 예측 불가능한 동적 하중을 관리하는 데 중요합니다.
최적화된 하중 분산: 4점 접촉각은 힘이 아래로 밀거나, 위로 당기거나, 구조물을 기울이려고 해도 베어링이 균일한 강성으로 반응하도록 보장합니다.
일체형 vs. 분할형 옵션: 직경(종종 1미터에서 4미터 이상)에 따라, 당사는 구조적 무결성을 손상시키지 않으면서 운송 및 현장 설치를 용이하게 하기 위해 솔리드 및 분할 외륜을 모두 제공합니다.
통합 기어 프로파일: 대부분의 QNA 모델은 외륜에 정밀하게 절단된 외부 기어 이빨을 특징으로 하며, 중장비에 사용되는 고토크 유압 또는 전동 드라이브와 완벽하게 맞물리도록 설계되었습니다.

주요 응용 분야: 강도와 정밀도가 만나는 곳

QNA 타입 선회 링은 세계에서 가장 큰 기계 중 일부의 중추입니다. 당사의 고객은 다음 분야에 이 베어링을 배치합니다.

풍력 에너지: 풍력 터빈 요 베어링(나셀 회전) 및 피치 베어링(블레이드 각도 조정)의 확실한 선택입니다. 거대한 전복 모멘트를 처리하는 능력은 다중 메가와트 터빈에 없어서는 안 될 요소입니다.
해양 및 선박 크레인: 거친 해상에서 안정성이 중요한 석유 굴착 장치, 공급 선박 및 부유식 생산 설비의 받침대 크레인 회전 메커니즘에 사용됩니다.
중장비 건설 장비: 거대한 토크 전달이 필요한 대형 크롤러 크레인, 타워 크레인 및 터널 보링 머신(TBM)의 상부 구조에 이상적입니다.
항만 및 물류: 중하중에서 지속적으로 작동하는 선박 대 선석(STS) 크레인 및 대규모 컨테이너 핸들러에서 발견됩니다.
국방 및 레이더: 상당한 무게와 바람 노출에도 불구하고 부드러운 회전이 필요한 대형 감시 레이더 어레이 및 함포 포탑을 지지합니다.
