Przegląd serii produktów: Inżynieria w trzech wymiarach

Jako przyszłościowy chiński producent specjalizujący się w złożonych systemach ruchu, opracowaliśmy tę unikalną serię łożysk, aby rozwiązać problemy przestrzenne zaawansowanych maszyn. W przeciwieństwie do standardowych łożysk płaskich, nasza konstrukcja z podwójną kulą zawiera dwa odrębne tory toczenia ułożone sferycznie lub w specjalnej konfiguracji z podwójną krzywizną. Pozwala to łożysku przenosić nie tylko moment obrotowy, ale także znaczne momenty przechylające i obciążenia pozaosiowe, co czyni je idealnym „nadgarstkiem” lub „szyją” dla robotów, gimbali i przegubowych maszyn ciężkich. Nie tylko sprzedajemy części; zapewniamy swobodę kinematyczną, której potrzebują Twoje urządzenia nowej generacji.

Nasza seria sferycznych złączy obrotowych stanowi skok od sterowania ruchem 2D do 3D. Podczas gdy standardowe łożysko obrotowe obsługuje obrót wokół osi Z, nasze podwójne łożysko obrotowe w kształcie kuli jest zaprojektowane, aby umożliwić ruch w wielu osiach (często łącząc obrót z możliwościami pochylania/odchylania w zależności od konkretnej konstrukcji obudowy).

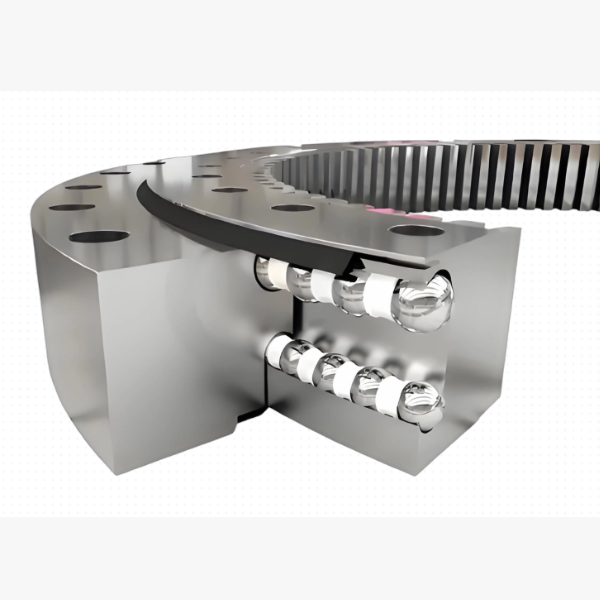

• Geometria z podwójnym torem: Wewnętrzna struktura zawiera dwa zoptymalizowane tory kulek, które rozkładają obciążenie pomiędzy siły promieniowe, osiowe i momentowe bardziej równomiernie niż konstrukcje z pojedynczym torem.
• Kompaktowa obudowa: Integrując dwie funkcjonalne warstwy w jednej obudowie, eliminujemy potrzebę układania wielu łożysk w stos, drastycznie zmniejszając całkowitą wysokość i wagę Twojego zespołu.
• Możliwość dostosowania krzywizny: Niezależnie od tego, czy potrzebujesz rzeczywistego sferycznego konturu dla pełnego ruchu przypominającego gimbal, czy określonego profilu z podwójną krzywizną dla ograniczonego kątowo pochylania plus obrotu, nasz zespół inżynieryjny może dostosować geometrię toru toczenia do Twoich dokładnych wymagań kinematycznych.

Ta seria jest idealna do zastosowań, w których przestrzeń jest na wagę złota, a profil ruchu jest wszystkiego, tylko nie liniowy.

Kluczowe cechy: Precyzja spotyka się ze złożonością

1. Jednoczesna obsługa wielu osi: Główną zaletą naszej konstrukcji z podwójną kulą jest zdolność do utrzymania płynnej pracy podczas pochylania wału. Eliminuje to blokowanie i skoki tarcia typowe dla ułożonych w stos łożysk, zapewniając płynny ruch nawet przy ekstremalnych kątach.
2. Wysoka gęstość obciążenia: Pomimo kompaktowych rozmiarów, łożyska te wykorzystują układ kulek w dwóch rzędach (lub specjalny pojedynczy rząd z podwójną krzywizną), aby zmaksymalizować punkty styku. Przekłada się to na doskonałą sztywność i nośność w stosunku do ich powierzchni, umożliwiając przenoszenie ciężkich ładunków przy minimalnym odkształceniu.
3. Precyzja zerowego luzu: Dzięki precyzyjnej regulacji napięcia wstępnego podczas montażu osiągamy prawie zerowy luz zarówno w kierunku obrotowym, jak i pochylania. Jest to krytyczne w zastosowaniach takich jak stabilizacja kamer, robotyka chirurgiczna i obróbka precyzyjna, gdzie dokładność pozycjonowania jest najważniejsza.
4. Zaawansowane uszczelnienie dla dynamicznych kątów: Standardowe uszczelnienia zawodzą, gdy łożysko się pochyla. Nasze niestandardowe uszczelnienia labiryntowe i elastyczne uszczelnienia krawędziowe są zaprojektowane tak, aby zachować integralność nawet przy pochylonym pierścieniu wewnętrznym, chroniąc wewnętrzne kulki przed zanieczyszczeniami niezależnie od orientacji.
5. Elastyczność materiałów i powłok: Oferujemy te urządzenia ze stali stopowej o wysokiej wytrzymałości, stali nierdzewnej do środowisk korozyjnych lub z specjalistycznymi powłokami (jak cynk-nikiel lub PTFE) w celu zmniejszenia tarcia i wydłużenia żywotności w trudnych warunkach przemysłowych.

Zastosowania: Umożliwianie złożonych ruchów

• Nadgarstki robotów i efektory końcowe: Zapewnianie kompaktowego obrotu o wielu stopniach swobody potrzebnego do palników spawalniczych, chwytaków i narzędzi polerskich, aby dotrzeć do złożonych geometrii.
• Stabilizowane gimbale i wieżyczki: Używane w kamerach obronnych, morskich i telewizyjnych, gdzie ładunek musi pozostać wypoziomowany, podczas gdy podstawa gwałtownie się obraca i przechyla.
• Symulacja i testy lotnicze: Niezbędne w symulatorach lotu i systemach pozycjonowania anten, które wymagają precyzyjnej, wieloosiowej artykulacji do naśladowania rzeczywistej dynamiki.
• Przegubowe maszyny ciężkie: Stosowane w przegubach zaawansowanych koparek, harwesterów leśnych i betonomieszarek, gdzie wysięgnik musi swobodnie się poruszać pod dużym obciążeniem.
• Systemy śledzenia słonecznego i wiatrowego: Zaawansowane dwuosiowe trackery słoneczne, które podążają za ścieżką słońca z wysoką precyzją, maksymalizując wydajność pozyskiwania energii.
• Ramiona do obrazowania medycznego: Wspomaganie złożonego pozycjonowania elementów rentgenowskich i MRI, umożliwiając lekarzom precyzyjne kątowanie sprzętu bez oporu mechanicznego.
