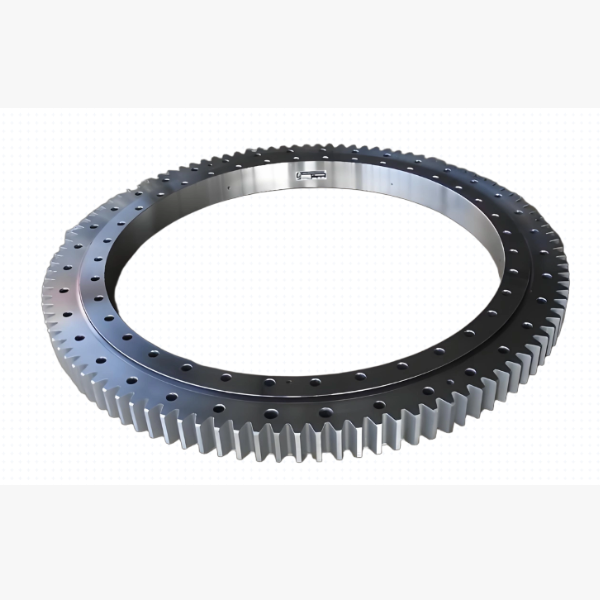

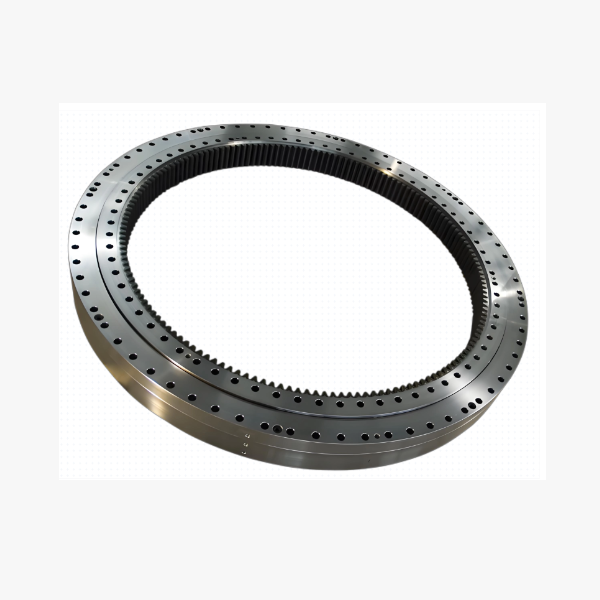

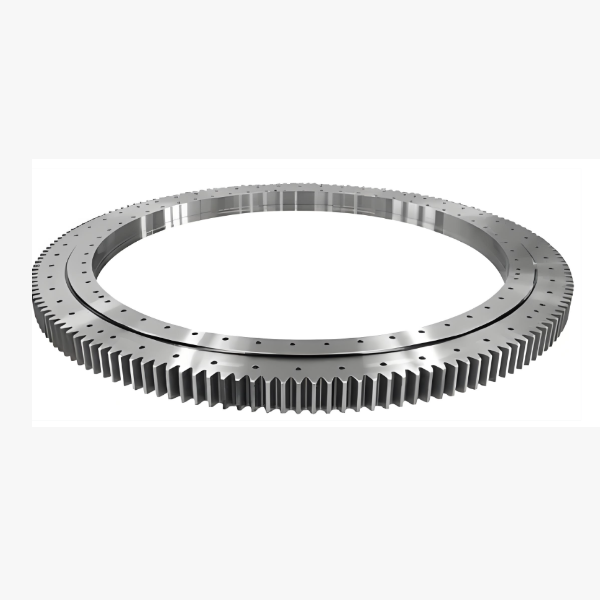

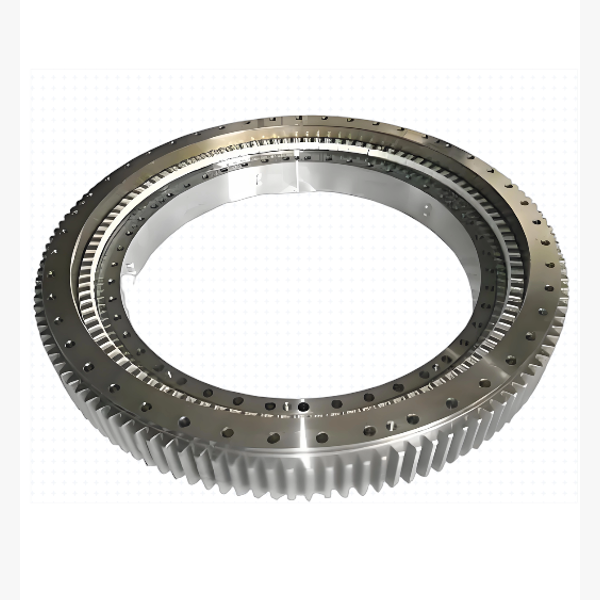

Produktübersicht: Technische Perfektion in Stärke integrieren

• Geschliffene Laufbahnen: Anstelle der üblichen Hartdrehbearbeitung werden unsere axialen und radialen Laufbahnen einem Präzisionsschleifprozess unterzogen. Dies reduziert die Oberflächenrauheit auf Ra < 0,4 μm, verringert die Reibung drastisch und gewährleistet eine gleichmäßige Bewegung der Wälzkörper.
• Kontrollierte Vorspannung: Wir wenden präzise interne Vorspannungseinstellungen an, um das innere Spiel zu eliminieren. Dies führt zu einem spielfreien Drehantriebseffekt, der unendliche Steifigkeit bietet und jede axiale oder radiale Verschiebung unter wechselnden Lastrichtungen verhindert.
• Extrem geringer Rundlauf: Durch strenge Bearbeitungs- und Montageprotokolle erreichen wir eine außergewöhnliche Konzentrizität und Ebenheit. Dies minimiert Taumelfehler (Rundlauf), was für Anwendungen wie optische Verfolgungssysteme, bei denen Bildstabilität von größter Bedeutung ist, entscheidend ist.
• Präzisionsverzahnung: Sowohl innen- als auch außenverzahnt werden unsere Zahnräder nach DIN-Klasse 6 oder besser gefertigt. Dies gewährleistet ein minimales Spiel zwischen Ritzel und Drehverbindung und ermöglicht eine präzise Winkelpositionierung ohne die für Standard-Industriezahnräder typische "Totzone".

Diese Verbindung von enormer Lastkapazität (durch die drei Rollenreihen) und Genauigkeit im Mikrometerbereich macht unsere Lager zur idealen Wahl für Anwendungen, die sowohl Leistung als auch Feingefühl erfordern.

Hauptmerkmale: Der Unterschied liegt im Detail

• Außergewöhnliche Steifigkeit & Stabilität: Die Kombination aus drei unabhängigen Rollenreihen und kontrollierter Vorspannung schafft eine hochsteife Rotationslösung, die auch unter komplexen kombinierten Belastungen Verformungen widersteht und dafür sorgt, dass die Nutzlast perfekt stabil bleibt.
• Seidig weiche Bewegung: Die geschliffenen Laufbahnen und hochpräzisen Rollen beseitigen das "Stick-Slip"-Phänomen und ermöglichen sanfte Start-Stopp-Zyklen und eine gleichmäßige Langsamlaufrotation, die für Überwachungs- und Scananwendungen unerlässlich sind.
• Minimale Spieloptionen: Wir bieten kundenspezifische Spielbereiche (z. B. < 0,05 mm) an, die auf Ihre Servomotoranforderungen zugeschnitten sind, und gewährleisten eine enge Regelkreissteuerung für Robotergelenklager.
• Thermische Stabilität: Unsere Wärmebehandlungsprozesse sind so kalibriert, dass Maßänderungen durch Wärmeausdehnung minimiert werden, wodurch die Genauigkeit über einen weiten Betriebstemperaturbereich erhalten bleibt.
• Kompatibilität mit integrierten Encodern: Viele unserer Präzisions-Drehverbindungen sind mit Montageschnittstellen für Absolut-Encoder ausgestattet, was geschlossene Rückkopplungssysteme zur Echtzeit-Positionsüberprüfung ermöglicht.

Anwendungen: Wo Präzision unverhandelbar ist

• Verteidigungs- & Luftfahrtradar: Phased-Array-Antennen und Feuerleitsysteme erfordern punktgenaue Genauigkeit, um sich schnell bewegende Ziele zu verfolgen. Unsere Lager bieten die stabile Plattform, die für eine zuverlässige Signalgewinnung erforderlich ist.
• Medizinische Bildgebungsgeräte: In CT-Scannern und Protonentherapie-Gantries muss sich der rotierende Rahmen sanft und präzise bewegen, um Bildschärfe und Patientensicherheit zu gewährleisten. Jede Vibration oder Rundlaufabweichung beeinträchtigt die Diagnosequalität.
• Industrierobotik & Automatisierung: Hochlast-Roboterarme und Schweißpositionierer verlassen sich auf Drehverbindungen mit geringem Spiel, um komplexe Pfade mit Submillimeter-Genauigkeit zu wiederholen und so die Produktionsqualität und Zykluszeiten zu verbessern.
• Optische & Satellitenverfolgung: Teleskope und Satellitenkommunikationsschüsseln müssen trotz Windlasten den Kontakt zu entfernten Objekten halten. Unsere Radarantennen-Positionslager bieten die nötige Steifigkeit und Laufruhe.
• Halbleiterfertigung: Wafer-Handhabungsroboter und Lithografieanlagen nutzen diese Lager aufgrund ihrer Reinraumkompatibilität und extremen Positionswiederholgenauigkeit.

Tag: Präzisions-Drehverbindungen
