Produkt im Detail: Technischen Schutz in die Leistung integriert

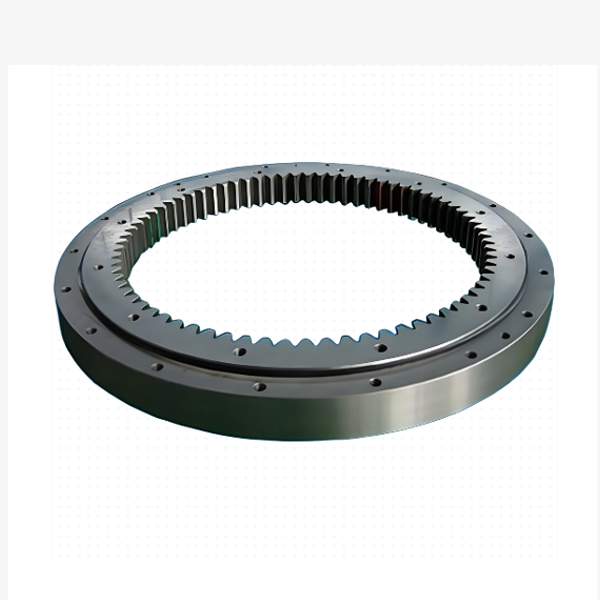

Der Kern unseres innenverzahnten Dreireihen-Rollenlagers liegt in der einzigartigen Kombination von Verzahnungsgeometrie und lasttragender Struktur.
-
Die Drei-Reihen-Architektur: Wie sein Gegenstück mit Außenverzahnung verfügt es über drei unabhängige Laufbahnen. Eine vertikale Reihe von Zylinderrollen nimmt massive Axiallasten (das Gewicht der Struktur) auf, während zwei horizontale Reihen Radialkräfte und Kippmomente absorbieren. Diese Trennung gewährleistet maximale Steifigkeit und minimale Verformung.
-
Der Vorteil der Innenverzahnung: Die Zahnflanken werden präzise auf den
Innen-
Durchmesser des Außenrings (oder je nach Konfiguration des Innenrings) geschnitten. Dadurch wird das Ritzel im Inneren der Lagerbaugruppe positioniert. Das Ergebnis? Der Zahneingriff wird von der Lagerstruktur selbst natürlich abgeschirmt, wodurch das Kontaminationsrisiko durch Schlämme, Metallspäne oder Umgebungsschmutz drastisch reduziert wird.
Unser Fertigungsprozess nutzt fortschrittliche CNC-Wälz- und Verzahnungsmaschinen, die große Modul-Innenverzahnungen mit mikrometergenauer Präzision schneiden können. Wir verwenden hochwertigen vakuumentgasten Stahl (42CrMo4/50Mn) und wenden eine speziell auf das Innenverzahnungsprofil abgestimmte Induktionshärtung an, die sicherstellt, dass die Zähne selbst bei hohen Drehmomentumkehrungen Grübchenbildung und Verschleiß widerstehen.
Für Ingenieure, die ein geschütztes Getriebeantriebslager spezifizieren, bedeutet dies weniger Ausfallzeiten für die Reinigung, reduzierten Schmierstoffverbrauch und eine deutlich längere Lebensdauer in abrasiven Umgebungen.
Hauptmerkmale: Warum Innenverzahnung wählen?
-
Überlegener Schutz vor Verunreinigungen: Durch die innenliegende Positionierung der Verzahnung wirkt das Lagergehäuse als natürliche Barriere gegen herabfallende Trümmer, Wasserspritzer und Staub. Dies ist entscheidend für Tunnelbohrmaschinen und Bergbauausrüstungen, die unter schmutzigen Bedingungen arbeiten.
-
Kompaktes radiales Design: Die Innenverzahnung ermöglicht es, Antriebsmotor und Ritzel näher an der Drehachse zu montieren. Dies reduziert die gesamte Radialabmessung der Dreheinheit und ermöglicht kompaktere Maschinenlayouts sowie niedrigere Schwerpunkte.
-
Hohe Drehmomentübertragung: Der große Teilkreisdurchmesser der Innenverzahnung erlaubt eine höhere Drehmomentübertragung mit geringeren Ritzelkräften, wodurch die Belastung von Antriebsmotor und Getriebe reduziert wird.
-
Anpassbare Zahnradmodule: Wir sind spezialisiert auf kundenspezifisches Schneiden von Innenverzahnungen. Ob Sie ein bestimmtes Modul, einen bestimmten Eingriffswinkel oder eine Profilverschiebung benötigen, um zu Ihrem vorhandenen Ritzel zu passen – unser Ingenieurteam kann Zahnräder herstellen, die perfekt ineinandergreifen, um Spiel und Geräusche zu minimieren.
-
Robuste Dichtungsintegration: Unsere Innenverzahnungs-Designs sind mit mehrlippigen Labyrinthdichtungen kombiniert, die die Zahnzone und die Laufbahnen zusätzlich schützen und so Fettrückhalt sowie Schmutzausschluss unter härtesten Industriebedingungen gewährleisten.
Anwendungen: Wo Raum und Schutz am wichtigsten sind
Unsere innenverzahnten Dreireihen-Rollen-Drehlager sind die bevorzugte Wahl für Anwendungen, bei denen Außenverzahnungen unpraktisch oder anfällig sind:
-
Tunnelbohrmaschinen (TBMs): In der beengten, schlammigen und felsigen Umgebung eines Tunnels würden Außenverzahnungen schnell zerstört. Unsere Innenverzahnungslager schützen das Antriebssystem und stützen gleichzeitig die enormen Schub- und Drehmomentkräfte des Bohrkopfs.
-
Große Windkraftanlagen: Bei Multi-Megawatt-Anlagen nutzt der Gierantrieb oft eine Innenverzahnung, um den Mechanismus kompakt zu halten und vor Witterungseinflüssen auf der Turmspitze zu schützen.
-
Schwerlast-Krane und Werftkrane: Große Portalkrane und Schwimmkrane verwenden Innenverzahnungen, um Schäden durch herabfallende Ladungsgurte, Werkzeuge oder Meersalznebel zu vermeiden.
-
Bergbauschaufeln und Zugseilbagger: Im Tagebau, wo herabfallendes Gestein eine ständige Bedrohung darstellt, schützt die Innenverzahnung den Drehantrieb vor Aufprallschäden.
-
Militärische und Verteidigungstürme: Gepanzerte Fahrzeuge und Schiffsgeschützsysteme verlassen sich auf Drehkränze mit Innenverzahnung, um ein niedriges Profil zu wahren und kritische Antriebskomponenten vor Trümmern auf dem Schlachtfeld und Kleinwaffenfeuer zu schützen.
