Produkt-Tiefgang: Anatomie eines Schwergewichts
Die Kernstärke der dreireihigen Rollendrehverbindung liegt in der Trennung der Kräfte.
-
Axiallast-Laufbahn: Typischerweise mit vertikal angeordneten Zylinderrollen bestückt, bewältigt diese Reihe das immense vertikale Gewicht der oberen Struktur.
-
Radiallast-Laufbahnen: Zwei zusätzliche Reihen von Zylinderrollen, horizontal angeordnet und in entgegengesetzte Richtungen zeigend, absorbieren Radialkräfte und Kippmomente.
Diese Trennung bedeutet, dass eine Stoßbelastung in einer Richtung die anderen nicht katastrophal beeinträchtigt. Das Ergebnis ist ein Lager mit außergewöhnlicher Steifigkeit und minimaler Verformung, selbst unter Volllast.
Unser Fertigungsprozess nutzt fortschrittliche CNC-Bearbeitungszentren und Induktionshärtetechnologien. Wir verwenden hochwertigen vakuumentgasten Stahl (wie 42CrMo4 oder 50Mn), um sicherzustellen, dass die Laufbahnen eine tiefe Härteschicht besitzen, die Abplatzungen und Verschleiß über Zehntausende von Zyklen widersteht. Für die Optionen mit Außen- oder Innenverzahnung schneiden unsere Wälzfräsmaschinen Zähne mit Mikrometerpräzision, was einen reibungslosen Eingriff mit Ihren Antriebsritzen gewährleistet und Geräusche sowie Vibrationen während des Betriebs reduziert.
Wir verstehen, dass 'hohe Qualität' nicht nur ein Schlagwort ist; es geht um Rückverfolgbarkeit und Konsistenz. Jede großformatige Drehverbindung, die unser Werk verlässt, wird mit einem vollständigen Materialzertifikat, Wärmebehandlungsprotokollen und einem Endprüfbericht geliefert, der Rundlauf- und Zahnflankenspielmessungen detailliert.
Hauptmerkmale: Warum Planer unser Dreireihen-Design wählen
-
Maximale Tragfähigkeit pro Durchmesser: Durch die Verwendung von drei getrennten Rollenreihen maximieren wir die lasttragende Oberfläche. Dies ermöglicht ein kompakteres Design im Vergleich zu Kreuzrollen-Alternativen bei gleichzeitig signifikant höherer Gewichtsunterstützung.
-
Unabhängige Lasthandhabung: Die strukturelle Trennung von Axial- und Radiallasten stellt sicher, dass komplexe, multidirektionale Kräfte (üblich bei Grab- oder Hebedynamiken) effizient bewältigt werden, ohne vorzeitige Ermüdung.
-

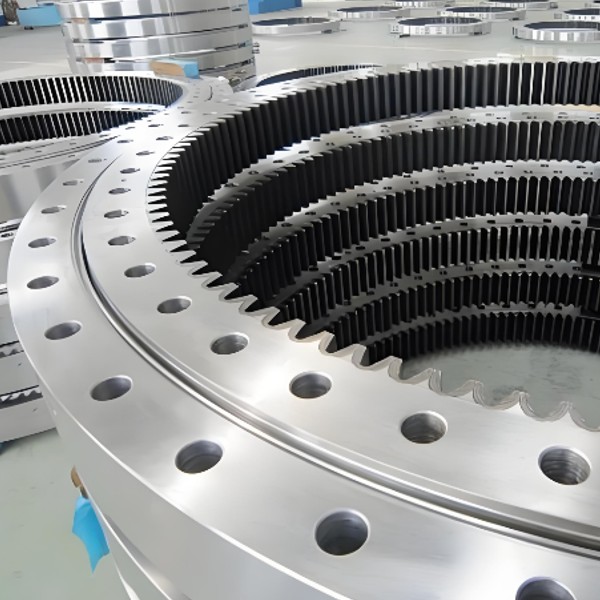

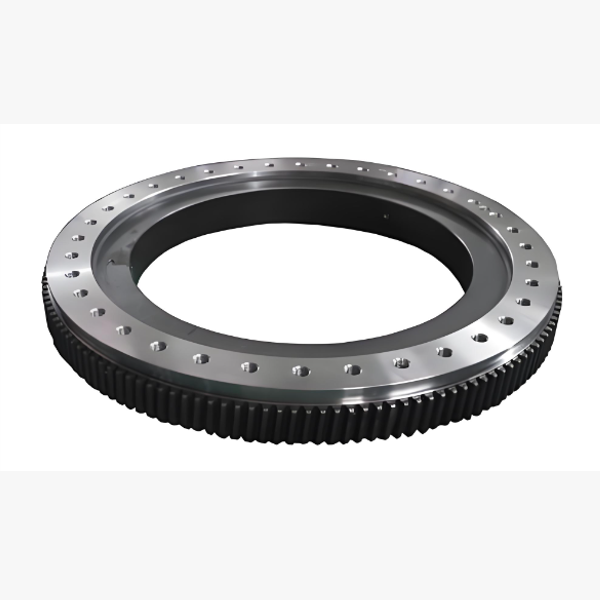

Anpassbare Zahnradintegration: Ob Sie ein Außenzahnrad für einfacheren Wartungszugang oder ein Innenzahnrad zum Schutz vor Schmutz benötigen, wir können Zahnräder in jedem Modul und jedem von Ihrem Antriebsstrang geforderten Eingriffswinkel fertigen.
-
Robuste Dichtungssysteme: Die Schwerindustrie ist schmutzig. Unsere Standarddichtungen verwenden mehrlippige Nitrilkautschuk-Designs, oft mit Stahlfedereinlagen verstärkt, um Fett im Inneren zu halten und Verunreinigungen (Staub, Wasser, Schlamm) fernzuhalten. Für untergetauchte oder stark abrasive Umgebungen bieten wir Labyrinthdichtungs-Upgrades an.
-
Direkte Fabrikflexibilität: Als chinesische Drehverbindungsfabrik eliminieren wir den Zwischenhändler. Dies bedeutet kürzere Lieferzeiten für kundenspezifische Lochbilder, nicht standardmäßige Durchmesser und spezifische Materialgüten. Wir arbeiten direkt mit Ihrem Ingenieurteam zusammen, um das Lager an Ihre Gehäusezwänge anzupassen.
Anwendungen: Gebaut für die härtesten Aufgaben
Sie finden unsere dreireihigen Rollendrehverbindungen im Herzen von Maschinen, bei denen Ausfall keine Option ist:
-
Hydraulikbagger: Von 20-Tonnen-Tagebauschaufeln bis zu massiven 800-Tonnen-Streifenbaggern muss das Drehkranzlager heftige Stoßbelastungen und ständige Schwingungen aushalten. Unsere Lager bieten die für eine präzise Löffelsteuerung erforderliche Stabilität.
-
Hafen- und Werftkrane: Containerkrane und Schiffs-zu-Land-Krane verlassen sich auf diese Lager, um schwere Lasten über lange Schichten hinweg reibungslos zu drehen. Die hohe Steifigkeit verhindert ein 'Hüpfen' während der Ladevorgänge.
-
Windkraftanlagen: In den Azimutsystemen von Multimegawatt-Turbinen eingesetzt, müssen diese Lager jahrzehntelang wechselnden Windlasten und rauen Wetterbedingungen ohne Wartungseingriffe standhalten.
-
Bergbau- und Bohranlagen: Drehtische und Absetzer-Rücklader in Tagebauminen arbeiten in einigen der abrasivsten Umgebungen der Erde. Unsere gehärteten Laufbahnen halten Staub und Vibrationen stand.
-
Schwerlasttransportfahrzeuge: Selbstfahrende Modultransporter (SPMTs) zum Bewegen von Brücken und Ölplattformen nutzen diese Lager, um massive Nutzlasten präzise zu lenken und zu drehen.
