Produktübersicht: Präzision im Rahmen der Norm

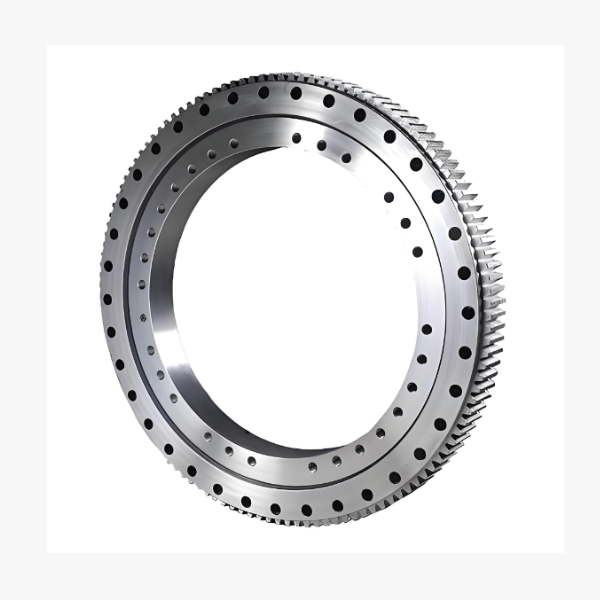

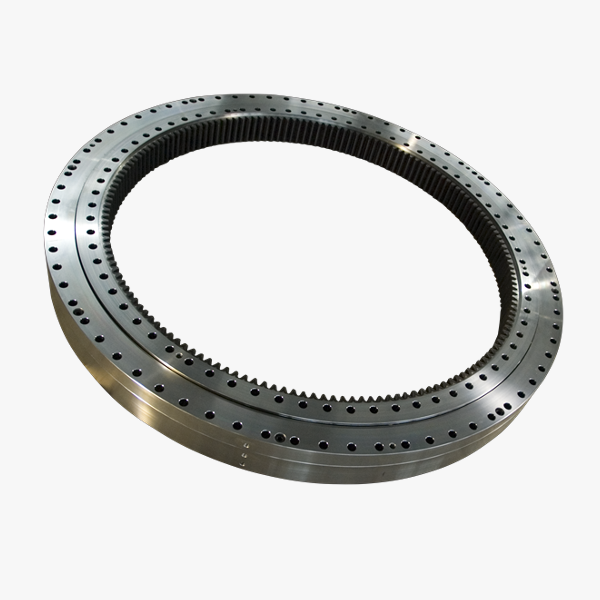

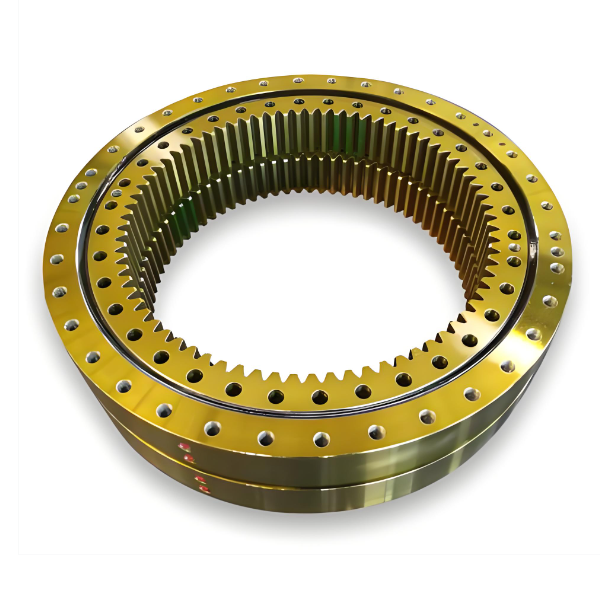

Der dreireihige Rollendrehverbindungskranz ist bekannt für seine Fähigkeit, gleichzeitig hohe axiale, radiale und Momentenlasten aufzunehmen. Unser Normgrößensortiment umfasst die in der Branche am häufigsten nachgefragten Außendurchmesser, typischerweise von 400 mm bis 2500 mm, mit spezifischen Zwischengrößen, die gängigen OEM-Spezifikationen entsprechen.
Jeder Drehkranz dieser Serie bietet:
-
Drei unabhängige Laufbahnen: Eine vertikale Reihe für Axiallasten und zwei horizontale Reihen für Radialkräfte und Kippmomente. Diese Trennung maximiert die Steifigkeit und minimiert die Verformung unter Last.
-
Präzisionsgefertigte Verzahnungen: Erhältlich mit Außen- oder Innenverzahnung, geschnitten in Standardmodulen (Mod) und Eingriffswinkeln (meist 20°), kompatibel mit branchenüblichen Ritzeln.
-
Optimierte Stahlsorten: Hergestellt aus hochreinem 42CrMo4- oder 50Mn-Stahl, induktionsgehärtet auf präzise Tiefen, um sicherzustellen, dass die Laufbahnen Millionen von Zyklen ohne Grübchenbildung überstehen.
Im Gegensatz zu generischen Lieferanten, die vielleicht „Standard“ behaupten, aber leichte Abweichungen liefern, die Ausgleichsscheiben oder Nachbohren erfordern, werden unsere ISO-konformen Drehverbindungen mit engen Toleranzen (IT6/IT7) bearbeitet. Dies garantiert, dass ein auf Basis einer Standardzeichnung bestellter Drehkranz einbaufertig ankommt.
Hauptmerkmale: Warum Standard nicht gleichbedeutend mit einfach ist
Die Wahl eines dreireihigen Rollendrehverbindungskranzes in Normgröße aus unserem Werk bietet Ihnen das Beste aus beiden Welten: die Verfügbarkeit von Standardkomponenten mit der Qualität einer kundenspezifischen Konstruktion.
-
Echte Austauschbarkeit: Unsere Abmessungen sind auf wichtige internationale Normen abgestimmt. Wenn Sie eine Zeichnung einer gängigen europäischen oder amerikanischen Marke haben, haben wir mit großer Wahrscheinlichkeit ein direktes Äquivalent in unserem Katalog für Hochleistungs-Drehkränze.
-
Sofortige Verfügbarkeit & kürzere Lieferzeiten: Da wir diese ab Lager verfügbaren dreireihigen Drehverbindungen in Chargen produzieren, halten wir strategische Bestände gängiger Größen vor. Dies reduziert Ausfallzeiten bei Notfallaustausch drastisch im Vergleich zum Warten auf eine Sonderanfertigung.
-
Bestätigte Tragzahlen: Jede Normgröße wird mit einem verifizierten technischen Datenblatt geliefert, das statische und dynamische Tragzahlen, Reibmoment und Grenzdrehzahlen enthält. Kein Rätselraten – nur harte Fakten für Ihre Berechnungen.
-
Robuste Abdichtung für alle Klimazonen: Standardausführungen sind mit mehrlippigen Dichtungen ausgestattet, die das Fett zurückhalten und Verunreinigungen bei Temperaturen von -40 °C bis +80 °C fernhalten – geeignet für die meisten globalen Einsatzumgebungen.
-
Kostengünstige Zuverlässigkeit: Durch die Optimierung unserer Produktionslinien auf diese Standardspezifikationen geben wir erhebliche Kostenvorteile an Sie weiter und bieten Ihnen erstklassige metallurgische Qualität zu einem wettbewerbsfähigen Preis.
Anwendungen: Bewährt in verschiedenen Industriezweigen
Unsere Drehkränze in Standardausführung sind die bevorzugte Wahl für Austausch und OEM in einer Vielzahl von Schwermaschinen:
-
Hydraulikbagger (20–50-Tonnen-Klasse): Das Schwenkwerk mittlerer bis großer Bagger erfordert hohe Steifigkeit. Unsere Normgrößen passen perfekt in gängige Baggerfahrwerke und sorgen für eine gleichmäßige Drehung beim Graben und Heben.
-
Mobil- und Raupenkrane: Von Teleskopauslegerkranen bis hin zu Gittermast-Raupenkranen stützen diese Drehverbindungen das Oberwagenwerk und bewältigen komplexe kombinierte Lasten während Hebevorgängen.
-
Windkraftanlagen-Giersysteme: Viele Onshore-Windkraftanlagen nutzen dreireihige Standard-Drehverbindungen mit großem Durchmesser für die Giersteuerung und profitieren von der hohen Momententragfähigkeit, um Windböen zu widerstehen.
-
Bergbauschaufeln und -bohrgeräte: Im Tagebau vertrauen Geräte wie elektrische Schaufeln und Drehbohrgeräte auf diese standardisierten Hochleistungseinheiten für kontinuierlichen Betrieb mit hohem Drehmoment.
-
Betonpumpenfahrzeuge: Die Turmdrehung von Langausleger-Pumpenfahrzeugen erfordert die Stabilität und Tragfähigkeit unserer standardisierten dreireihigen Bauweise.
