Produktserienübersicht: Konstruktive Dichte

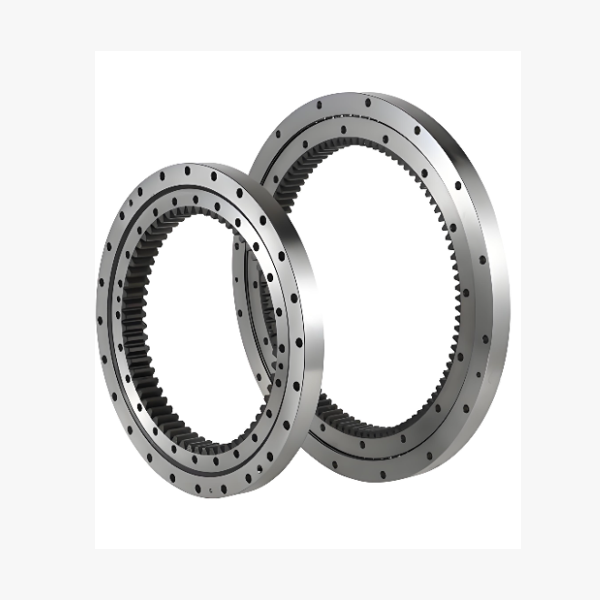

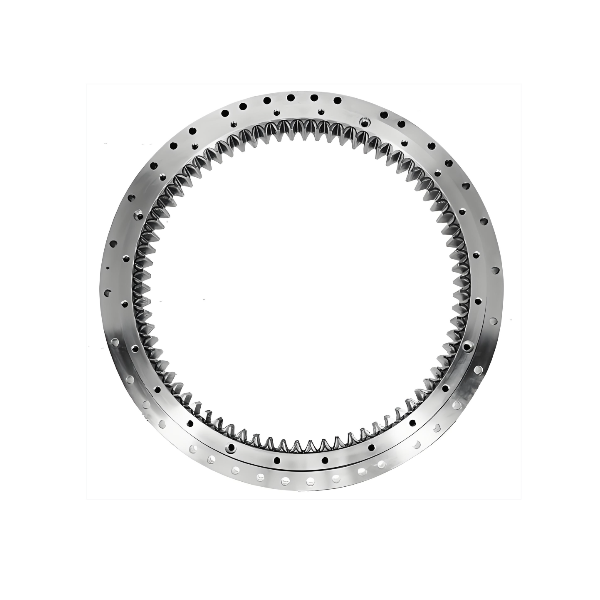

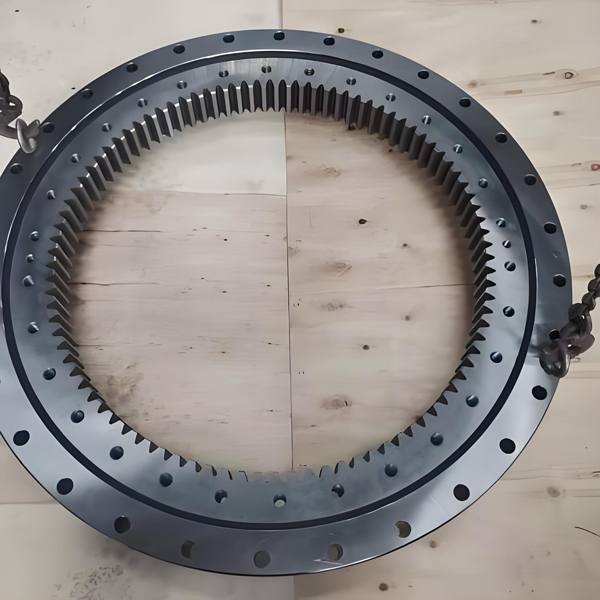

Unsere einreihigen Vierpunkt-Kugellager mit Innengewinde sind so konstruiert, dass sie komplexe Lastkombinationen in einer einzigen, kompakten Einheit bewältigen. Die „Vierpunkt-Kontakt“-Geometrie ermöglicht einer einzelnen Kugelreihe, Axiallasten aus beiden Richtungen, Radiallasten und signifikante Kippmomente gleichzeitig aufzunehmen. Durch die Verlagerung der Zähne auf den Innenring erreichen wir:
-
Reduzierter Außendurchmesser: Das Ritzel kämmt innen, sodass die äußere Struktur kleiner und aerodynamischer sein kann.
-
Verbesserter Schutz: Die innenliegende Verzahnung schützt die Zähne vor äußeren Verunreinigungen, Schlamm und versehentlichen Stößen, was die Lebensdauer in rauen Umgebungen verlängert.
-
Überlegene Steifigkeit: Die direkte Kopplung des Antriebsmotors an den Innenring (häufig das rotierende Bauteil) minimiert die Durchbiegung und gewährleistet eine präzise Positionierung auch unter starken außermittigen Lasten.
Diese Serie ist in einem breiten Durchmesserbereich erhältlich, von kleinen Einheiten für Robotergelenke bis hin zu massiven Ringen für Windkraftanlagen-Gierungen, alle anpassbar an Ihre spezifischen Modul- und Eingriffswinkelanforderungen.
Hauptmerkmale: Für Leistung und Haltbarkeit ausgelegt
Wir fertigen nicht nur Verzahnungen; wir entwickeln integrierte Systeme. Unsere innenverzahnten Drehverbindungen zeichnen sich aus durch:
-

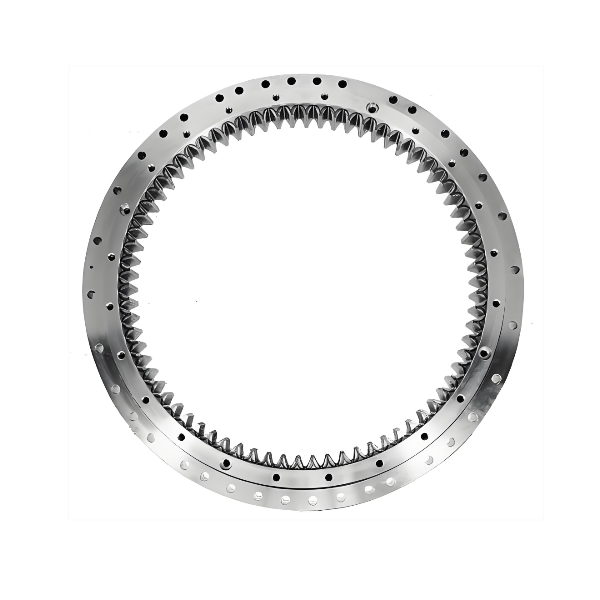

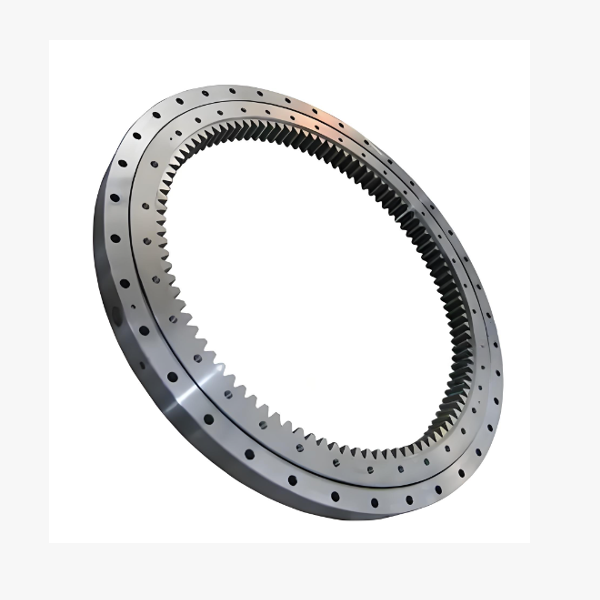

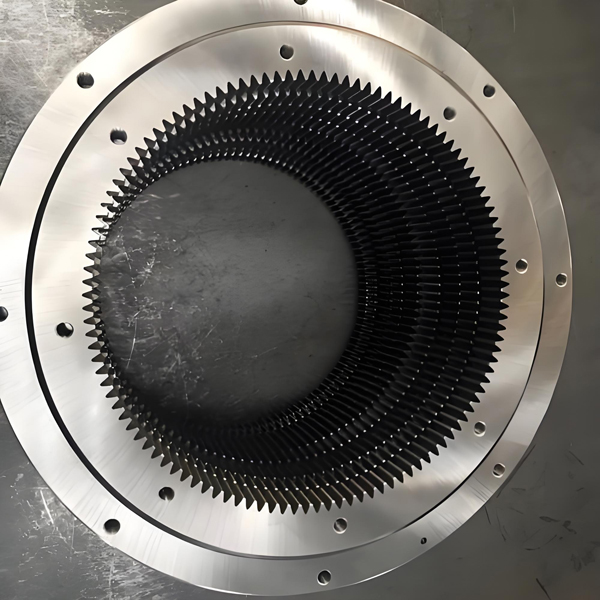

Präzise Innenverzahnung: Mittels modernster CNC-Wälzfräs- und Räumtechniken erreichen wir eine Verzahnungsqualität nach DIN-Klasse 8 oder besser. Dies gewährleistet einen ruhigen Lauf mit minimalem Spiel und reduziert Geräusche und Vibrationen im Betrieb. Wir können Zahnprofile (Evolventen-, Gerad- oder Schrägverzahnung) perfekt an Ihr Antriebsritzel anpassen.
-
Optimierte Wärmebehandlung: Die Laufbahnen und Zahnflanken durchlaufen einen speziellen Induktionshärteprozess. Dadurch entsteht eine harte, verschleißfeste Oberflächenschicht bei gleichzeitig zähem, stoßabsorbierendem Kern. Diese zweistoffliche Behandlung ist entscheidend zur Vermeidung von Grübchenbildung an den Zähnen und Abblätterungen an den Laufbahnen unter dynamischer Belastung.
-
Kompaktes, hochleistungsfähiges Design: Die einreihige Vierpunkt-Anordnung bietet das branchenweit höchste Last-Gewichts-Verhältnis. Sie ersetzt komplexe mehreinreihige Lageranordnungen, vereinfacht Ihr Gehäusedesign und reduziert das Gesamtmontagegewicht.
-
Robuste Dichtungslösungen: Da innenverzahnte Lager bei unzureichender Abdichtung Verunreinigungen einschließen können, setzen wir mehrlippige Labyrinthdichtungen mit Fettspülkanälen ein. Diese Dichtungen halten Staub, Wasser und abrasive Partikel wirksam fern und bewahren die Schmierung in Temperaturbereichen von -40 °C bis +80 °C.
-
Flexible Montageoptionen: Unsere Innenringe verfügen über optimierte Lochbilder und Zentrierdurchmesser für eine einfache Montage von Motoren und Wellen. Wir können auch Sensorhalterungen zur Echtzeitüberwachung von Drehzahl und Position integrieren.
Anwendungen: Wo Raum auf Leistung trifft
Das innenverzahnte einreihige Vierpunkt-Kugeldrehverbindung ist die bevorzugte Wahl für Anwendungen, bei denen der radiale Bauraum begrenzt ist, aber hohe Drehmomente erforderlich sind:
-
Kompaktbagger & Minikrane: Das Innenzahnraddesign ermöglicht einen engeren Schwenkradius und erlaubt Maschinen den Einsatz auf beengten städtischen Baustellen bei gleichzeitig kraftvoller Drehung.
-
Industrierobotik & Drehtische: Ideal für die Basisrotation von Schwerlastrobotern und Schweißpositionierern, bei denen der Motor mittig montiert wird und eine flache Bauweise für das Zellenlayout entscheidend ist.
-
Hubarbeitsbühnen (AWP): Einsatz in der Turmdrehung von Teleskopladern, die eine stabile, sanfte Bewegung für Arbeiter in der Höhe bei gleichzeitigem Widerstand gegen Windlasten bieten.
-
Solarnachführsysteme: Perfekt für einachsige Tracker, bei denen der Antrieb vor Witterungseinflüssen geschützt werden muss und die Gesamtstruktur leicht bleiben soll.
-
Materialumschlaganlagen: Verwendung in Stapel-Rückladegeräten und Hafenkränen, bei denen eine zuverlässige, hochdrehmomentstarke Rotation für den effizienten Transport von Schüttgut erforderlich ist.
-
Verteidigungs- & Turmsysteme: Einsatz in ferngesteuerten Waffenstationen und Überwachungstürmen, bei denen eine niedrige Silhouette und ein geschützter Antriebsstrang taktische Notwendigkeiten darstellen.
Tag:
Einreihiges Vierpunkt-Kugellager
