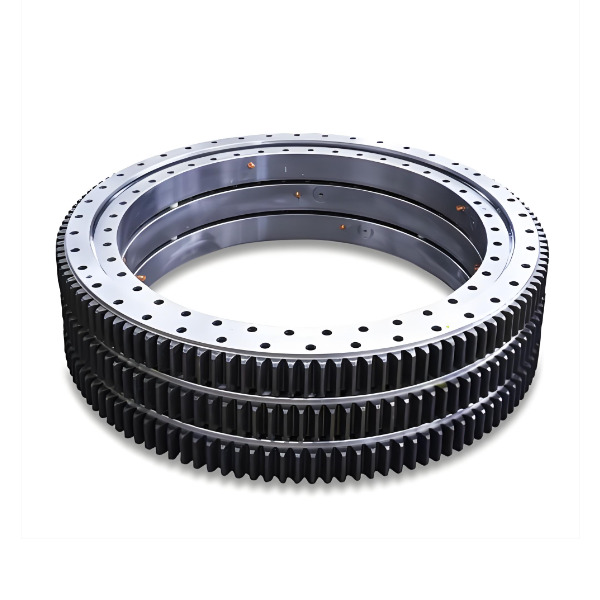

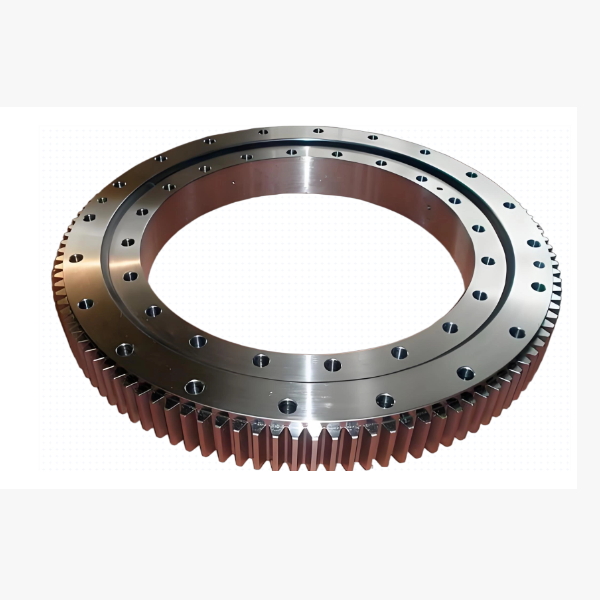

Produkt-Tiefgang: Die Mechanik der Außenantriebseffizienz

• Strukturelle Integrität: Die Zähne werden direkt auf den Außendurchmesser des Außenrings gefräst. Wir verwenden hochfeste legierte Stähle (typischerweise 42CrMo4 oder 50Mn) und wenden Induktionshärteverfahren an, die eine tiefe, langlebige Randschicht auf den Zähnen erzeugen, während ein zäher, stoßdämpfender Kern erhalten bleibt.
• Drehmomentoptimierung: Durch die Platzierung der Verzahnung außen maximieren wir den Hebelarm für das Antriebsritzel. Dieser mechanische Vorteil bedeutet, dass Ihre Hydraulikmotoren oder elektrischen Antriebe die gleiche Rotationskraft mit niedrigerem Eingangsdruck oder -strom erzeugen können, was die Gesamteffizienz der Maschine verbessert.
• Präzisionsverzahnungsfräsen: Unsere Anlage verwendet hochmoderne CNC-Wälzfräsmaschinen, die Durchmesser von mehreren Metern bewältigen können. Wir gewährleisten Zahnprofilgenauigkeit (DIN/ISO- Normen) und minimieren Flankenspiel und Geräuschentwicklung. Ob Sie ein Standardmodul oder einen kundenspezifischen Eingriffswinkel benötigen, unsere anpassbaren Getriebemodulfähigkeiten gewährleisten eine perfekte Passform für Ihren spezifischen Antriebsstrang.

Im Gegensatz zu generischen Lieferanten, die die Verzahnungsbearbeitung auslagern könnten, kontrollieren wir den gesamten Prozess im eigenen Haus. Diese vertikale Integration garantiert, dass die Härtetiefe der Zähne mit den Laufbahnspezifikationen übereinstimmt und vorzeitige Ausfälle aufgrund ungleicher Verschleißraten verhindert werden.

Hauptmerkmale: Entwickelt für Langlebigkeit und Benutzerfreundlichkeit

• Unübertroffener Wartungszugang: Der Hauptvorteil des Außenverzahnungsdesigns ist die Sichtbarkeit. Bediener können die Zähne leicht auf Grübchen oder Risse untersuchen und direkt am Eingriffspunkt Fett auftragen, was die Lebensdauer erheblich verlängert.
• Hohe Drehmomentdichte: Der große wirksame Durchmesser der Außenverzahnung ermöglicht eine maximale Drehmoment- übertragung und ist ideal für Anwendungen, die schnelle Schwenkgeschwindigkeiten oder hohe Anfahrlasten erfordern.
• Robuste Zahnflankenhärtung: Wir wenden eine präzise Induktionshärtung auf die Zähne an und erreichen Oberflächenhärten von 50-55 HRC. Dieser Widerstand gegen Abrieb und Grübchenbildung ist unerlässlich für Schwenklager von Schwerlastbaggern, die in felsigen Umgebungen arbeiten.
• Flexible Montagemöglichkeiten: Unsere großvolumigen Außenverzahnungslager können mit verschiedenen Lochbildern und Zapfendurchmessern gestaltet werden, um bestehende Gehäuse zu passen, was einfache Nachrüstungen oder neue OEM-Integrationen ermöglicht.
• Fortschrittliche Dichtung: Trotz der freiliegenden Verzahnung sind unsere Dichtungssysteme (Mehrlippen-Nitril oder Viton) so konstruiert, dass sie die inneren Laufbahnen vor von den Seiten eindringenden Verunreinigungen schützen und sicherstellen, dass die Rollen geschmiert und sauber bleiben.

Anwendungen: Das Rückgrat der Drehbewegung

• Hydraulikbagger (mittel bis groß): Von 20-Tonnen-Baggern bis zu 100-Tonnen-Tagebaubaggern ermöglicht die Außenverzahnung eine kompakte Montage des Schwenkmotors auf dem Oberwagen, der den robusten Unterwagen antreibt.
• Raupen- und Mobilkrane: Gitterausleger-Raupenkrane und All-Terrain-Krane verlassen sich auf die hohe Drehmoment- kapazität von Außenverzahnungen, um schwere Lasten während des Hebens gleichmäßig und präzise zu drehen.
• Minenbohrgeräte: Drehtische benötigen ein enormes Drehmoment, um das Grundgestein zu durchdringen. Unsere Kran-Schwenkantriebstechnologie passt sich perfekt an diese hochbelasteten Bohranwendungen an.
• Betonpumpenwagen: Der Drehturm von Langarm-Betonpumpenwagen nutzt Außenverzahnungen für die zuverlässige Positionierung des Verteilermasts, selbst unter der Vibration des Betonpumpens.
• Materialumschlag-Stacker: In Hafenanlagen und Lagerplätzen nutzen Absetzer-Rücklader diese Lager, um lange Ausleger zu drehen und so eine effiziente Be- und Entladung von Schüttgütern wie Kohle und Erz zu ermöglichen.
