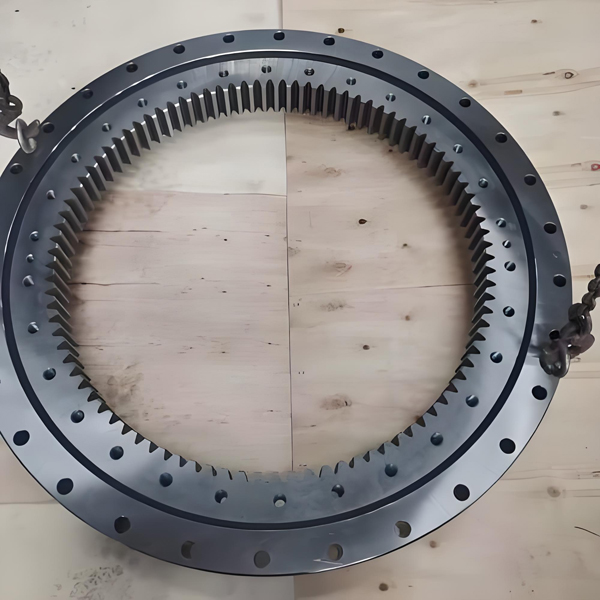

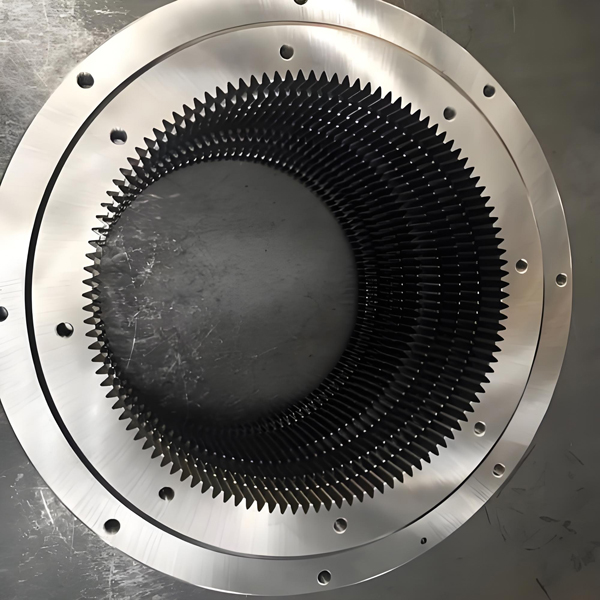

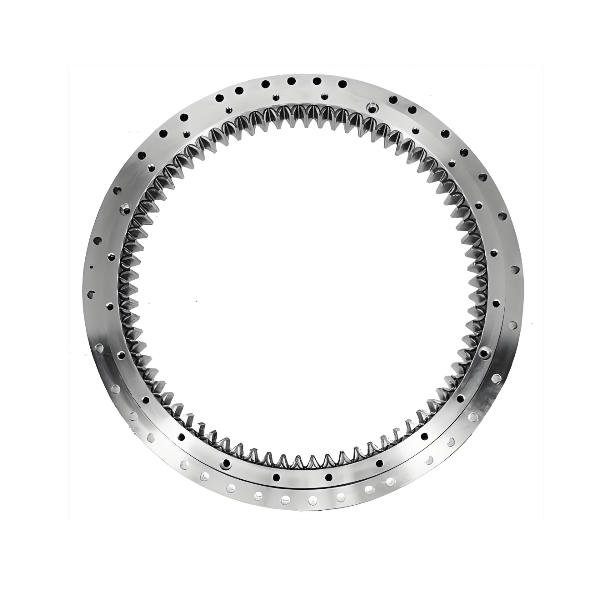

제품 시리즈 개요: 엔지니어링 집약성

• 전체 직경 감소: 피니언 기어가 내부에서 맞물리므로 외부 구조물을 더 작고 공기 역학적으로 만들 수 있습니다.
• 향상된 보호: 기어 이(齒)의 내부 위치는 외부 이물질, 진흙, 우발적 충격으로부터 기어를 보호하여 가혹한 환경에서도 서비스 수명을 연장합니다.
• 우수한 강성: 구동 모터를 내륜(종종 회전 부재)에 직접 결합함으로써 변형을 최소화하여, 큰 편심 하중에서도 정밀한 위치 결정을 보장합니다.

이 시리즈는 로봇 관절용 소형 유닛부터 풍력 터빈 요(yaw) 시스템용 대형 링까지 다양한 직경 범위로 제공되며, 특정 모듈 및 압력각 요구 사항에 맞춤 설정이 가능합니다.

주요 특징: 성능과 내구성을 위한 설계

1. 정밀 내부 기어 가공: 고급 CNC 호빙 및 셰이핑 기술을 사용하여 DIN Class 8 이상의 기어 품질을 달성합니다. 이는 최소한의 백래시로 원활한 맞물림을 보장하여 작동 중 소음과 진동을 줄입니다. 구동 피니언에 완벽하게 맞도록 치형(인벌류트, 직선 또는 헬리컬)을 맞춤 설정할 수 있습니다.
2. 최적화된 열처리: 레이스웨이와 기어 이(齒)는 특수 유도 경화 공정을 거칩니다. 이는 충격을 흡수하는 강인한 코어를 유지하면서 단단하고 내마모성이 뛰어난 표면층을 생성합니다. 이 이중 특성 처리는 동적 하중 하에서 기어 이(齒)의 피팅(pitting)과 레이스웨이의 스폴링(spalling)을 방지하는 데 중요합니다.
3. 콤팩트하고 고용량 설계: 단열 4점 접촉 배열은 업계 최고의 하중 대 중량비를 제공합니다. 복잡한 다중 베어링 배열을 대체하여 하우징 설계를 단순화하고 전체 조립체 중량을 줄입니다.
4. 견고한 밀봉 솔루션: 내부 기어가 제대로 밀봉되지 않으면 오염 물질을 가둘 수 있다는 점을 인식하여, 당사는 그리스 퍼지(grease purging) 채널이 있는 다중 립 래버린스 실(labyrinth seal)을 사용합니다. 이 실은 -40°C에서 +80°C 범위의 온도에서 윤활을 유지하면서 먼지, 물 및 연마성 입자를 효과적으로 차단합니다.
5. 유연한 장착 옵션: 당사의 내륜은 모터와 샤프트의 용이한 설치를 위해 최적화된 볼트 홀 패턴과 파일럿 직경을 특징으로 합니다. 회전 속도 및 위치의 실시간 모니터링을 위한 센서 마운트도 통합할 수 있습니다.

응용 분야: 공간과 동력이 만나는 곳

• 소형 굴삭기 및 미니 크레인: 내부 기어 설계는 선회 반경을 더 좁혀 기계가 협소한 도시 건설 현장에서 작동하면서도 강력한 회전력을 유지할 수 있게 합니다.
• 산업용 로봇 및 턴테이블: 모터가 중앙에 장착되고 낮은 프로파일의 설치 면적이 셀 레이아웃에 필수적인 대하중 로봇의 베이스 회전 및 용접 포지셔너에 이상적입니다.
• 고소 작업대(AWP): 붐 리프트의 터릿 회전에 사용되어 작업자에게 높은 곳에서 안정적이고 부드러운 움직임을 제공하면서 풍하중에 저항합니다.
• 태양광 추적 시스템: 구동 메커니즘을 자연 환경으로부터 보호하고 전체 구조물을 가볍게 유지해야 하는 단축 트래커에 완벽합니다.
• 자재 취급 장비: 스태커-리클레이머 및 항만 크레인에 사용되며, 벌크 자재를 효율적으로 이동시키기 위해 신뢰할 수 있는 고토크 회전이 필요합니다.
• 방산 및 터렛 시스템: 낮은 실루엣과 보호된 구동계가 전술적 필수 요소인 원격 무장 스테이션 및 감시 터렛에 활용됩니다.

태그: 단열 4점 접촉 볼 베어링
