011外歯旋回軸受

011外歯旋回軸受
011外歯旋回軸受 011外歯旋回軸受
    軽～中程度の用途向けに特別に設計された011シリーズは、溶接ポジショナー、小型ジブクレーン、ロボットターンテーブル、太陽追尾システムを設計するエンジニアにとって頼りになる選択肢となっています。 単なる軸受ではありません。 強力なギア機構を外輪に直接組み込むことでスペースを節約し、ドライブトレインを簡素化し、組立全体の複雑さを低減します。
見積もりを依頼する
スペイン顧客向けカスタム旋回軸受 スペイン顧客向けカスタム旋回軸受
英国顧客向けカスタム旋回軸受 英国顧客向けカスタム旋回軸受
ブラジル向け旋回軸受 ブラジル向け旋回軸受
ロシア向け旋回軸受（輸出） ロシア向け旋回軸受（輸出）
米国顧客向け旋回軸受 米国顧客向け旋回軸受
東南アジア向け旋回リング（輸出） 東南アジア向け旋回リング（輸出）
南西アジア向け旋回リング（輸出） 南西アジア向け旋回リング（輸出）
北米向け旋回リング（輸出） 北米向け旋回リング（輸出）
南米向け旋回リング（輸出） 南米向け旋回リング（輸出）
南アフリカ向け旋回リング（輸出） 南アフリカ向け旋回リング（輸出）
インド顧客向け旋回軸受 インド顧客向け旋回軸受
ラテンアメリカ顧客向け旋回軸受 ラテンアメリカ顧客向け旋回軸受
トルコ顧客向け旋回軸受 トルコ顧客向け旋回軸受
ウズベキスタン顧客向け旋回軸受 ウズベキスタン顧客向け旋回軸受
韓国向け旋回リング（輸出） 韓国向け旋回リング（輸出）
メキシコ向け旋回リング（輸出） メキシコ向け旋回リング（輸出）
メキシコ顧客向けカスタム旋回軸受 メキシコ顧客向けカスタム旋回軸受
イタリア顧客向けカスタム旋回軸受 イタリア顧客向けカスタム旋回軸受
ベトナム顧客向けカスタム旋回軸受 ベトナム顧客向けカスタム旋回軸受
欧州顧客向け旋回軸受 欧州顧客向け旋回軸受


製品概要

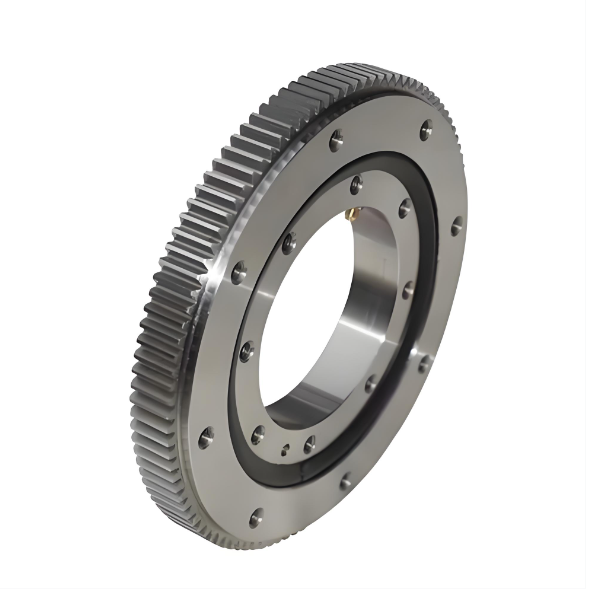

011タイプ外歯旋回リングは、単列玉軸受設計で、軸方向荷重、半径方向荷重、モーメント荷重が共存するが中程度の範囲内にとどまる用途向けに最適化されています。その特徴は、外輪に切削された外歯ギアであり、ピニオンモーターや手動駆動システムとの直接的な駆動係合を可能にします。
一般的な既製のソリューションとは異なり、当社の011シリーズは高純度真空脱ガス鋼（通常は42CrMo4または50Mn）を使用して製造され、熱処理により精密な硬度勾配を実現し、軌道面の変形を防ぎながら、ギア歯の耐摩耗性を維持します。その結果、何千時間もの稼働後でも、優れた剛性とスムーズな回転を提供する部品が得られます。

この外歯旋回軸受は、標準径範囲（通常200mm～600mm）で生産していますが、当社のエンジニアリングチームはカスタム要求にも完全に対応できます。特定のギアモジュール、非標準のボルトパターン、過酷な環境向けの変更されたシーリングなど、お客様の正確な仕様に合わせて011プラットフォームを適合させることができます。


主な特長：エンジニアが011シリーズを指定する理由

  • 統合された外歯ギア：精密加工された外歯ギアにより、追加の伝動部品が不要になり、バックラッシュを低減し、位置決め精度を向上させます。これにより、繰り返しの角度移動を必要とする用途に最適です。
  • コンパクトな断面：低プロファイル高さにより、011シリーズはよりコンパクトな機械設計を可能にします。これは、重心管理が重要な溶接ポジショナーなどの機器にとって重要です。
  • 多方向荷重容量：コンパクトなサイズにもかかわらず、複合荷重を効果的に処理します。四点接触玉設計により応力が均等に分散され、傾斜や回転動作中の安定性が確保されます。
  • 長期使用のためのシール：標準ユニットには耐久性のあるゴムシール（多くの場合二重リップ）が装備されており、グリースを保持し、ほこり、スパッタ、湿気などの汚染物質を排除します。鋳造所や屋外用途向けに、ラビリンスシールやステンレス鋼部品にアップグレードすることも可能です。
  • 容易な取り付け：内輪と外輪の両方に戦略的に配置された事前穴あけ取り付け穴により、エンドユーザーによる複雑な機械加工を必要とせず、相手構造物への簡単な取り付けが可能です。


技術タイプとカスタマイズオプション

「011」の名称は一般的に軽負荷外歯シリーズを指しますが、さまざまな運用ニーズに適したバリエーションを提供しています。
  • 標準シールタイプ：NBRゴムシールを装備し、屋内産業環境（-30℃～+80℃）に適しています。
  • 高温タイプ：炉や高温材料の取り扱い近くでの用途向けに、バイトンシールと特殊高温グリースを使用。
  • 防食タイプ：海洋や化学処理環境向けに、亜鉛メッキ、黒色酸化被膜、または完全なステンレス鋼構造も利用可能。
  • ギア変更：さまざまなモジュール（Mod）と圧力角のギアをDINまたはANSI規格に従って製造し、お客様の既存の駆動ピニオンとの完璧な噛み合いを保証します。


なぜ当社を選ぶのか？信頼できる中国メーカー

海外から機械部品を調達するには、品質の一貫性と技術サポートに対する信頼が必要です。当社は商社ではなく、自社工場、加工センター、熱処理設備を備えた専任の旋回軸受メーカーです。
当社の工場から出荷されるすべての011外歯旋回軸受は、寸法検査、歯形分析、回転トルク試験を含む厳格なテストを受けています。当社はISO 9001認証を取得しており、要求に応じて完全な材料トレーサビリティレポート（EN 10204 3.1）を提供できます。

当社のエンジニアリングチームは、文字通りそして技術的にお客様の言語を話します。PDFカタログを送付するだけでなく、お客様と協力して負荷寿命を計算し、取り付け嵌め合いを提案し、特定の用途に合わせてギア形状を最適化します。試作品から量産まで、受け取る旋回軸受がお客様が設計した性能と一致することを保証します。

次のプロジェクトに信頼できるサプライチェーンをお探しですか？当社の011シリーズがどのようにお客様の機器の性能を向上させるか、ぜひご相談ください。技術図面、CADモデル、または競争力のある見積もりについては、今すぐお問い合わせください。
