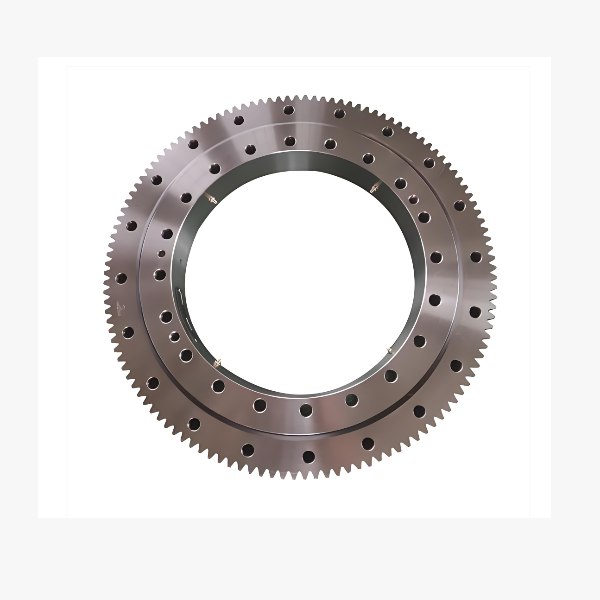

製品詳細解説：強度を犠牲にせず軽量化を実現する方法

• 最適化された軌道形状：接触角（通常45°）を精密に計算することで、荷重分散効率を最大化します。これにより、多くの用途で同等の静的定格荷重を維持しながら、複列設計と比較してわずかに小さい断面を使用できます。
• 高度な材料選定：標準モデルでは高強度炭素鋼（GCr15/52100）に最適化された熱処理を施し、肉厚を安全に低減します。また、軽量化が最優先される非重要荷重経路にはアルミ合金製外輪も提供しています。このハイブリッド方式（鋼製レース、アルミ製ハウジング）により、ベアリング全体の重量を最大40％削減できます。
• 単列のシンプルさ：第2列のボールとそれに伴う複雑なスペーサーシステムを排除することで、全体の高さと質量を大幅に低減します。これにより、慣性の低い旋回ソリューションが実現し、加速・減速が速くなり、サーボモーターに必要なトルクが低減します。
• 統合シール＆潤滑：低摩擦、軽量のシールストリップを使用し、内部機構を保護するとともに、抵抗やかさばりを追加せず、高速回転時でもスムーズな動作を保証します。

主要性能特性

1. 高速対応能力：質量低減と最適化されたボール循環により、当社の単列ベアリングは、クロスローラーや複列ボールベアリングと比較して、大幅に高い回転数で動作可能です。これにより、高速な割り出しが必要な動的用途に最適です。
2. 低始動トルク：精密研削された軌道面と最適化された予圧により、極めて低い摩擦を実現。これにより、小型のサーボモーターでもスムーズに動き出せるため、バッテリー駆動のポータブル機器にとって重要な要素です。
3. コンパクトな軸方向高さ：直径にもよりますが、高さは数ミリから数センチメートルまでと、超薄型の機械設計が可能。協働ロボットや省スペースの自動化セルに不可欠です。
4. 多用途荷重処理：軽量でありながら、4点接触設計はモーメント荷重に対して優れた剛性を発揮し、カメラジンバルやセンサーターレットなどの片持ち構造でのぐらつきを防ぎます。

軽量回転の戦略的用途

• ロボット工学＆オートメーション：ロボットの手首、肘関節、AGV（無人搬送車）のターンテーブルの中核部品。低慣性によりサイクルタイム短縮と消費電力低減を実現。
• 医療機器：CアームX線装置、手術灯の位置決め、患者テーブルの回転に不可欠。スムーズで静か、かつ手動またはモーター駆動による容易な調整が求められます。
• 航空宇宙＆防衛：UAV（ドローン）のジンバルシステム、レーダーアンテナ台座、衛星追跡マウントに使用。ペイロードの1キログラムが飛行時間や燃費に影響します。
• ポータブル産業機器：ハンドヘルドレーザースキャナー、移動式検査ユニット、精密な回転位置合わせが必要な軽量建設ツールに最適。
• 再生可能エネルギーセンサー：環境変化に迅速に追従して旋回する軽量太陽光追跡センサーや風力ライダーシステムをサポート。

タグ： 軽量旋回軸受
