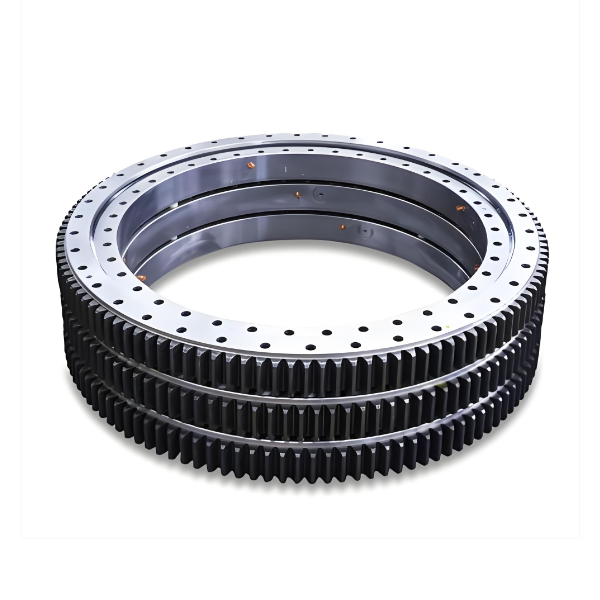

製品詳細解説：外部駆動効率のメカニズム

• 構造的完全性：歯車の歯は外輪の外径に直接機械加工される。当社は高強度合金鋼（通常は42CrMo4または50Mn）を使用し、誘導焼入れ処理を施すことで、歯車の歯に深く耐久性のある硬化層を形成しつつ、強靭で衝撃吸収性の高い芯部を維持する。
• トルク最適化：歯車を外側に配置することで、駆動ピニオンに対するてこの腕を最大にする。この機械的利点により、油圧モーターや電気駆動装置はより低い入力圧力または電流で同じ回転力を発生でき、機械全体の効率が向上する。
• 精密歯車切削：当社の施設では、直径数メートルまで対応可能な最新CNC歯車ホブ盤を利用している。歯形精度（DIN/ISO規格）を保証し、バックラッシュと騒音を最小限に抑える。標準モジュールからカスタム圧力角まで、カスタマイズ可能な歯車モジュール対応により、お客様の特定のドライブトレインに完璧に適合する。

歯車切削を外注する可能性のある一般的なサプライヤーとは異なり、当社は全工程を自社内で管理している。この垂直統合により、歯車の歯の硬化深さが軌道仕様に合致し、摩耗率の不一致による早期故障を防止する。

主な特長：耐久性と使いやすさを追求

• 比類なきメンテナンスアクセス：外部歯車設計の主な利点は視認性である。オペレーターは歯のピッチングやクラックを目視で簡単に点検でき、噛合い部に直接グリースを塗布できるため、寿命が大幅に延びる。
• 高トルク密度：外部歯車の大きな有効直径により、最大トルク伝達が可能となり、高速旋回速度や重い起動荷重を必要とする用途に最適である。
• 強固な歯の硬化：歯車の歯に精密な誘導焼入れを施し、表面硬度50～55HRCを達成する。この耐摩耗性と耐ピッチング性は、岩場環境で稼働する重荷重ショベルの旋回軸受に不可欠である。
• 柔軟な取り付けオプション：当社の大径外部歯車軸受は、既存のハウジング設計に合わせて様々なボルト穴パターンとスピゴット径で設計可能であり、容易なレトロフィットや新しいOEM統合を促進する。
• 高度なシーリング：歯車が露出しているにもかかわらず、当社のシールシステム（複数リップのニトリルまたはバイトン）は、内部軌道を側面からの異物侵入から保護するよう設計されており、ローラーが潤滑され清潔に保たれる。

用途：回転の要

• 油圧ショベル（中型～大型）：20トン建設用ショベルから100トン鉱山用ショベルまで、外部歯車により旋回モーターを上部旋回体にコンパクトに取り付け、強固な下部フレームを駆動できる。
• クローラクレーン＆移動式クレーン：ラティスブームクローラやオールテレーンクレーンは、外部歯車の高トルク容量を活用して、吊り上げ作業中に重い荷物を滑らかかつ正確に回転させる。
• 鉱山掘削リグ：ロータリードリルテーブルは、岩盤を貫通するために巨大なトルクを必要とする。当社のクレーン旋回駆動歯車技術は、これらの高張力掘削用途に完璧に適合する。
• コンクリートポンプ車：長ブームポンプ車の旋回タレットは、コンクリート圧送の振動下でも、外部歯車を利用して送りアームを確実に位置決めする。
• マテリアルハンドリングスタッカー：港湾ターミナルや貯木場では、スタッカー・リクレーマがこれらの軸受を使用して長いブームを回転させ、石炭や鉱石などのバルク材料の効率的な積み下ろしを行う。
